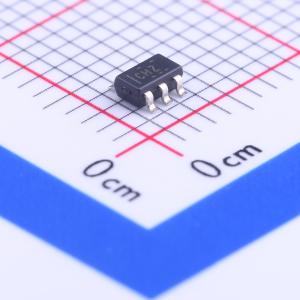

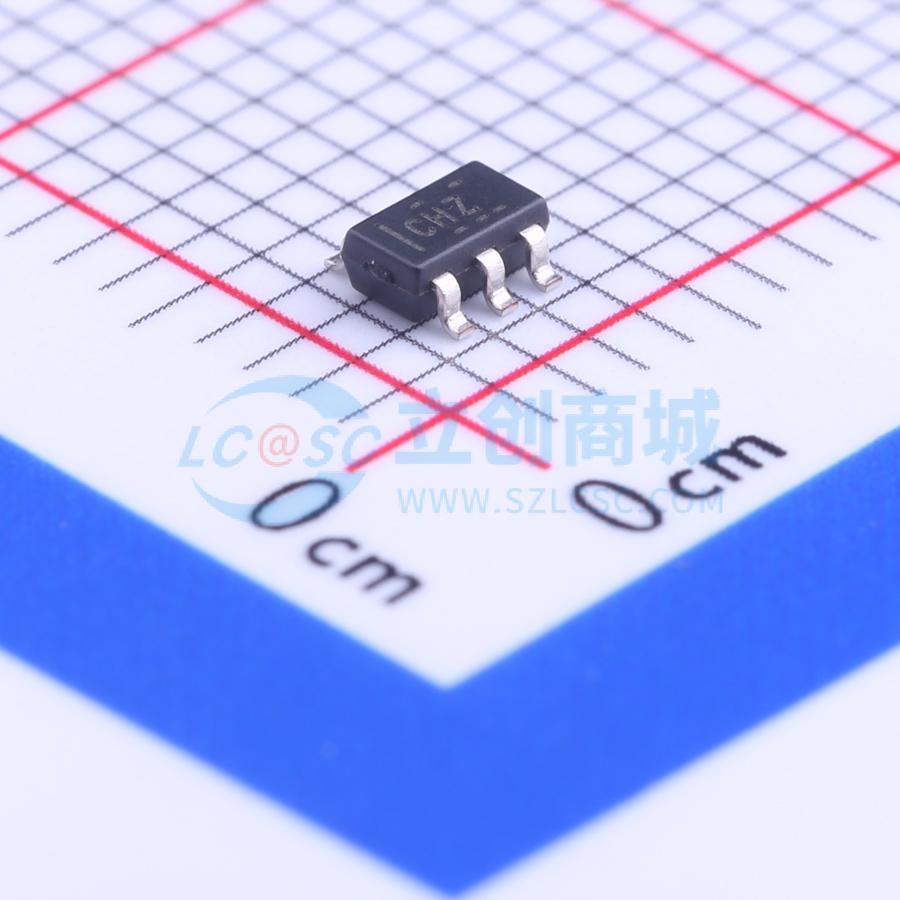

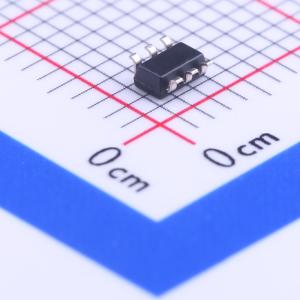

TPS2553DBVR-1
精密可调、带电流限制的电源分配开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS2553-1 高电平有效且具有闭锁和反向阻断功能的 0.075-1.7A 可调节ILIMIT、2.5-6.5V、85mΩ USB 电源开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2553DBVR-1
- 商品编号
- C111738
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 1.5A | |
| 工作电压 | 2.5V~6.5V | |
| 导通电阻 | 85mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
TPS255x 和 TPS255x-1 电源分配开关适用于需要精确电流限制或遇到重容性负载和短路的应用，并提供高达1.5A的连续负载电流。这些设备通过外部电阻提供75mA到1.7A（典型值）之间的可编程电流限制阈值。在较高的电流限制设置下，可以达到±6%的电流限制精度。电源开关的上升和下降时间被控制以最小化开启和关闭过程中的电流浪涌。
当输出负载超过电流限制阈值时，TPS255x 设备通过使用恒流模式将输出电流限制在一个安全水平。TPS255x-1 设备通过在过流或反向电压情况下锁存关断电源开关来提供断路器功能。内部反向电压比较器在输出电压高于输入电压时禁用电源开关，以保护开关输入侧的设备。在过流和反向电压条件下，故障输出置低。
应用领域
- USB 端口和集线器
- 数字电视
- 机顶盒
- VoIP 电话
