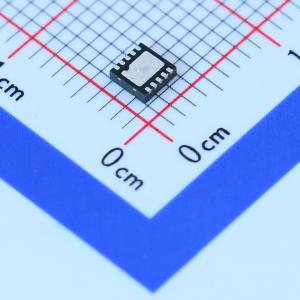

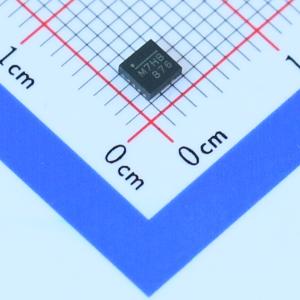

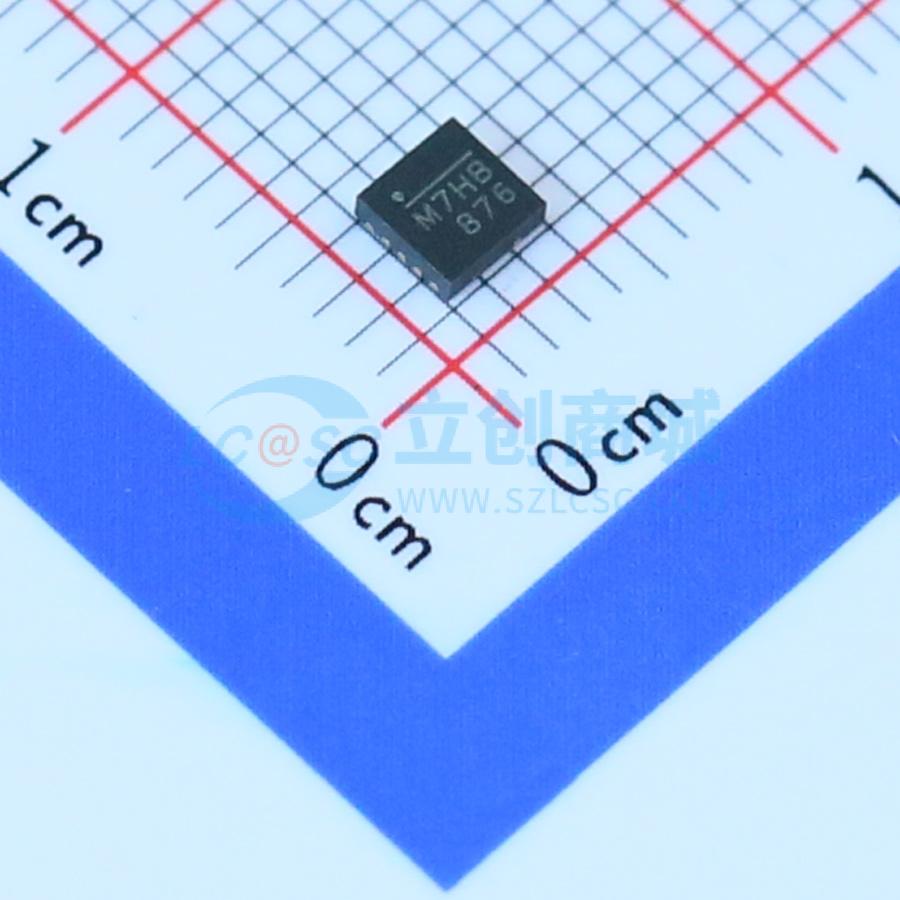

MP4460DQ-LF-Z
2.5A，4MHz，36V降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，1A~3A(中电流)方案，MP4460是一款高频降压开关调节器,内置高压侧高压MOSFET,支持2.5A输出电流,可编程开关频率高达4MHz,输入电压范围为3.8V至36V,适用于汽车和工业系统。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4460DQ-LF-Z
- 商品编号
- C111010
- 商品封装
- QFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.113克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.8V~36V | |
| 输出电压 | 800mV~30V | |
| 输出电流 | 2.5A | |
| 开关频率 | 2MHz；4.8MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 120uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP4460是一款高频降压开关稳压器，集成了内部高端高压功率MOSFET。它采用电流模式控制，可提供2.5A输出，具有快速的环路响应和易于补偿的特点。 3.8V至36V的宽输入范围适用于各种降压应用，包括汽车输入环境中的应用。120μA的工作静态电流使其可用于电池供电的应用。 通过在轻载条件下降低开关频率以减少开关和栅极驱动损耗，可在宽负载范围内实现高功率转换效率。 频率折返有助于防止启动期间电感电流失控，热关断功能可确保可靠、容错的运行。 在某些对频段敏感的应用中，如AM收音机和ADSL应用，MP4460可通过将频率设置为4MHz来避免相关的EMI问题。 MP4460采用3mm x 3mm QFN10小型封装。 120μA静态电流 3.8V至36V宽工作输入范围 150mΩ内部功率MOSFET 高达4MHz可编程开关频率 陶瓷电容稳定 内部软启动 无需电流检测电阻的内部设定电流限制 高达95%的效率 输出电压可在0.8V至30V之间调节 采用3mm x 3mm QFN10封装
应用领域
- 高压功率转换
- 汽车系统
- 工业电源系统
- 分布式电源系统
- 电池供电系统
