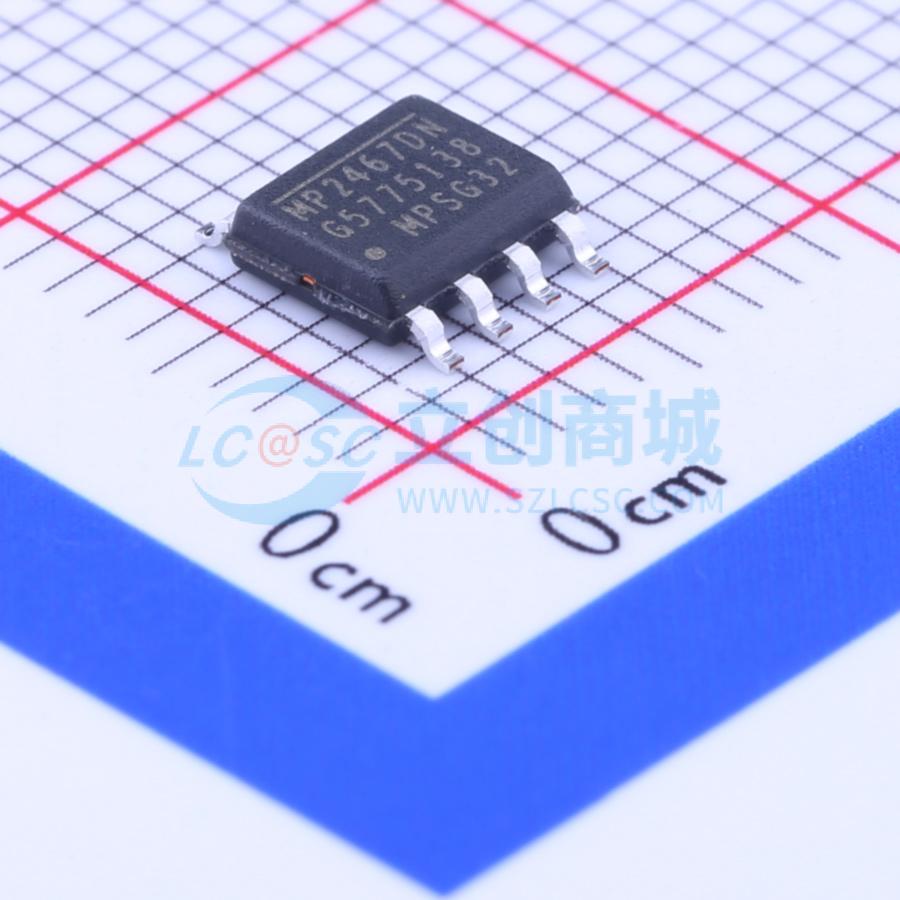

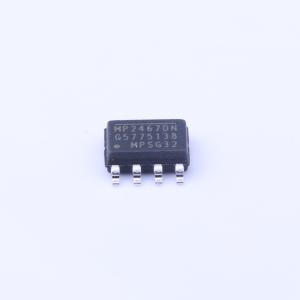

MP2467DN-LF-Z
2.5A、36V、500kHz降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，1A~3A(中电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2467DN-LF-Z
- 商品编号
- C111014
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.346克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~36V | |
| 输出电压 | 800mV~30V | |
| 输出电流 | 2.5A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2467是一款高频降压型开关稳压器，集成了内部高端高压功率MOSFET。它采用电流模式控制，可提供2.5A输出，具有快速的环路响应和易于补偿的特点。 6V至36V的宽输入电压范围适用于各种降压应用，包括汽车系统中的应用。100μA的工作静态电流使其适用于电池供电的应用。 通过在轻载条件下降低开关频率以减少开关和栅极驱动损耗，可在宽负载范围内实现高功率转换效率。 频率折返功能可防止启动期间电感电流失控，热关断功能可确保可靠、容错的运行。 MP2467采用热增强型SOIC8封装。
商品特性
- 100μA静态电流
- 6V至36V宽工作输入电压范围
- 150mΩ内部功率MOSFET
- 500kHz固定开关频率
- 陶瓷电容稳定
- 内部软启动
- 无需电流检测电阻的精确电流限制
- 效率高达95%
- 输出电压可在0.8V至30V之间调节
- 采用带外露焊盘的SOIC8封装
应用领域
- 游戏机
- 汽车系统
- 工业电源系统
- 分布式电源系统
- 打印机系统
- 电池供电系统
