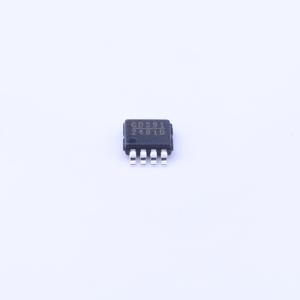

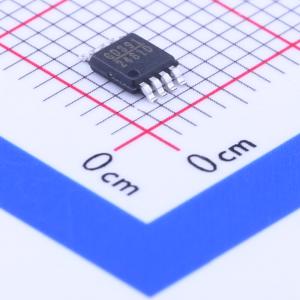

MP2481DH-LF-Z
MP2481DH-LF-Z
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2481DH-LF-Z
- 商品编号
- C111017
- 商品封装
- MSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~36V | |
| 开关频率 | 1.4MHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 1.2A | |
| 调光 | 模拟；PWM | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
MP2481 是一款 36V、1.2A 的白光 LED 驱动器，适用于降压或反相升降压应用。在较宽的输入电源范围内，它能实现 1.2A 的峰值输出电流，且具有出色的负载和线性调节能力。电流模式操作可提供快速瞬态响应，并简化环路稳定设计。故障保护功能包括热关断、逐周期峰值电流限制、输入过压保护、开路保护和输出短路保护。 MP2481 将直流和 PWM 调光功能集成到单个控制引脚。独立的输入参考接地引脚可实现正到负电源转换的直接使能和/或调光控制。 MP2481 所需的现成标准外部元件数量最少，采用 8 引脚 MSOP8E 封装。
商品特性
- 最大输出电流 1.2A
- 独特的升降压操作（升降压模式）
- 降压应用（降压模式）的宽工作输入范围为 4.5V 至 36V
- 内置 0.30Ω 功率 MOSFET 开关
- 固定 1.4MHz 频率
- 模拟和 PWM 调光
- 参考电压 0.2V
- 效率高达 95%
- 关断模式电流 5μA
- 无需最少数量的 LED
- 使用低 ESR 输出陶瓷电容时稳定
- 逐周期过流保护
- 热关断保护
- 开路保护
- 输入过压保护
- 输出短路保护
- 采用 8 引脚 MSOP8E 封装
应用领域
- 通用 LED 照明
- LCD 背光面板
- 手持计算机
- 汽车内部照明
- 便携式多媒体播放器
- 便携式 GPS 设备
