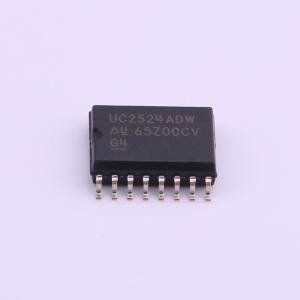

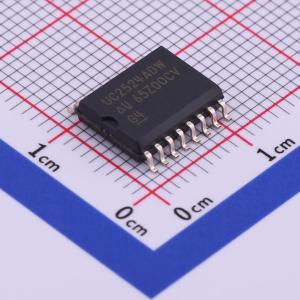

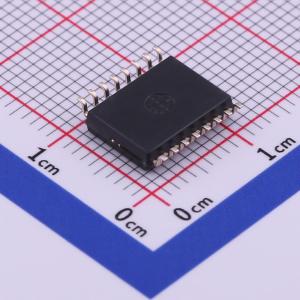

UC2524ADWTR

UC1524A系列调节型PWM集成电路在保留行业标准UC1524（SG1524）高度通用架构的同时，对其诸多局限性进行了大幅改进。UC1524A与“非A”型号引脚兼容，在大多数现有应用中可直接互换，且不会影响电源性能。不过，使用UC1524A可使设计人员无需担心许多通常需要额外电路才能解决的问题。 UC1524A包含一个精度经修整至±1%的精确5V基准源，无需电位器调节；一个输入范围包含5V的误差放大器，无需基准分压器；一个可用于接地或电源输出线路的电流检测放大器；以及一对60V、200mA的未连接晶体管开关，极大地增强了输出的通用性。 UC1524A的另一特性是欠压锁定电路，在输入电压升至8V之前，该电路会禁用除基准源之外的所有内部电路。这使得待机电流在启动前保持较低水平，大大简化了低功耗离线电源的设计。启动电路具有约600mV的迟滞，可实现无抖动激活。 UC1524A设计中的其他产品改进包括：一个PWM锁存器，可确保即使在嘈杂环境中，每个周期也不会出现多个脉冲；用于消除单输出双脉冲的逻辑电路；200ns的外部关断能力；以及芯片过热时的自动热保护功能。UC1524A的振荡器电路可在超过500kHz的频率下使用，并且现在更易于与外部时钟脉冲同步。 UC1524A采用密封16引脚DIP封装，工作温度范围为 - 55℃至 + 125℃。UC2524A和3524A有陶瓷或塑料封装可供选择，工作温度范围分别为 - 40℃至 + 85℃和0℃至70℃。也提供表面贴装器件。

• 与标准UC1524系列完全互换
• 内部修整的精密基准源，精度达±1%
• 高性能电流限制功能
• 带迟滞启动的欠压锁定
• 启动电源电流小于4mA
• 输出电流可达200mA
• 60V输出能力
• 误差放大器和电流限制放大器均具有宽共模输入范围
• PWM锁存器确保每个周期只有一个脉冲
• 双脉冲抑制逻辑
• 通过PWM锁存器实现200ns关断
• 确保频率精度
• 热关断保护
