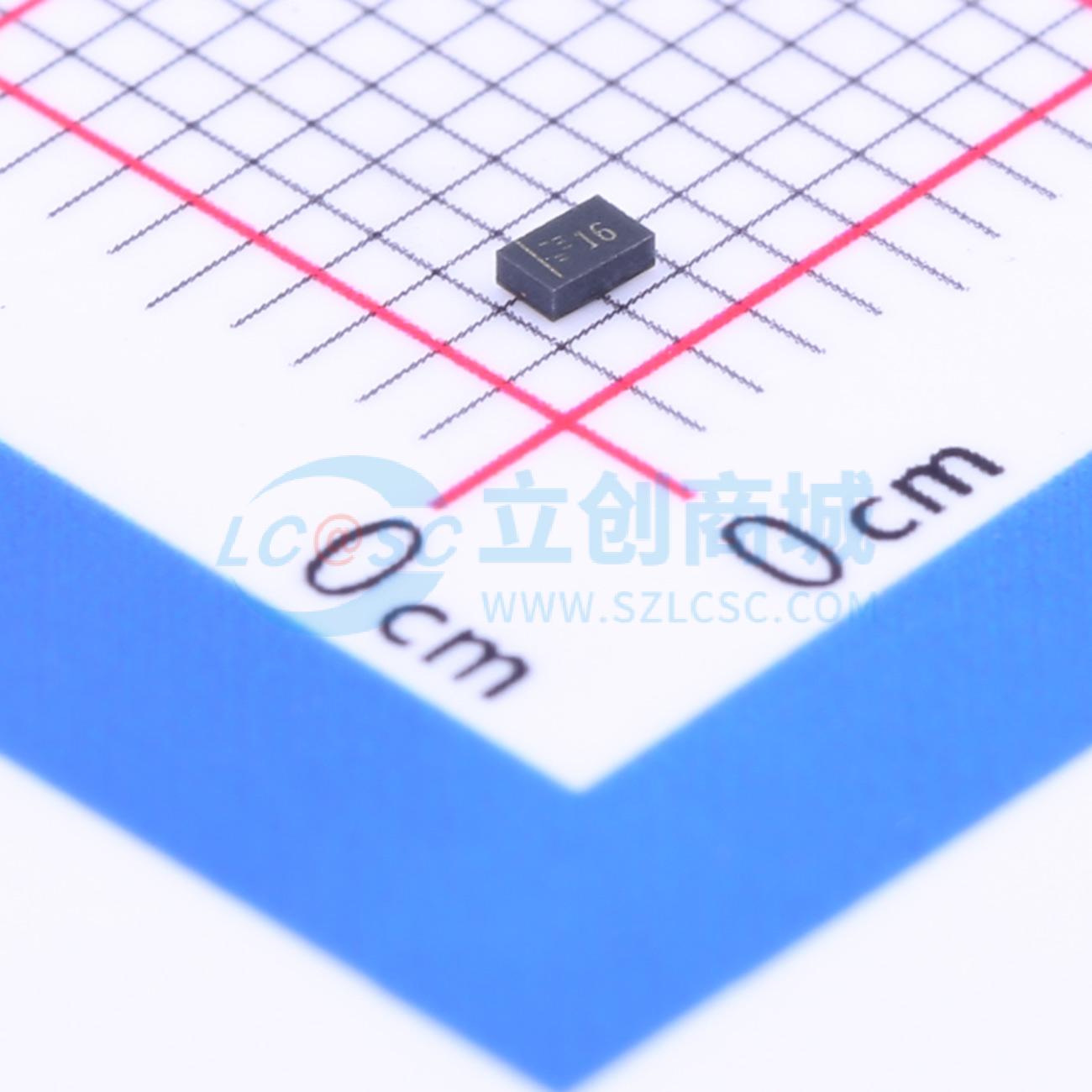

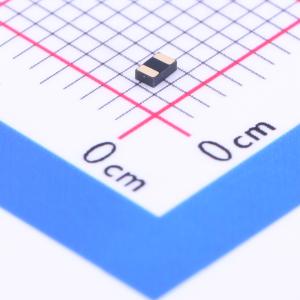

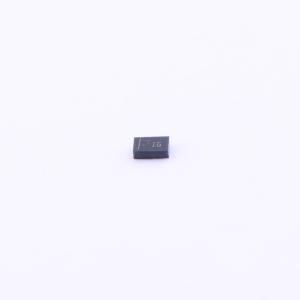

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 22V |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲电流(Ipp) | 45A | |
| 击穿电压 | 14V | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 类型 | ESD |
商品概述
μClamp TVS二极管旨在保护敏感电子设备免受因电气过应力（EOS）、雷击、电缆放电（CDE）和静电放电（ESD）造成的损坏或闭锁。它们具有大截面积结，可传导高瞬态电流。这些器件具备出色的电路板级保护特性，包括快速响应时间、低工作电压和箝位电压，且不会出现器件性能退化。 μClampxx71P系列采用2引脚SGP1610N2封装，尺寸为1.6x1.0 mm，标称高度为0.57 mm。引脚采用无铅NiPdAu镀层。它们可用于保护5V、8V、10V、12V、15V、18V、22V、26V和36V系统。该系列具有高浪涌电流能力和低箝位电压，非常适合在恶劣的瞬态环境中使用。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000 - 4 - 2（ESD）30kV（空气）、30kV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）20 - 80A（8/20μs）标准
- 保护一条数据或电源线
- 低泄漏电流
- 高峰值脉冲电流能力
- 工作电压可选：5V、8V、10V、12V、15V、18V、22V、26V、36V
- 通过AEC - Q100认证
- 固态硅雪崩技术
应用领域
- 手机及配件
- USB电压总线
- 电池保护
- 数字线路
- 接近传感器
- 汽车应用
