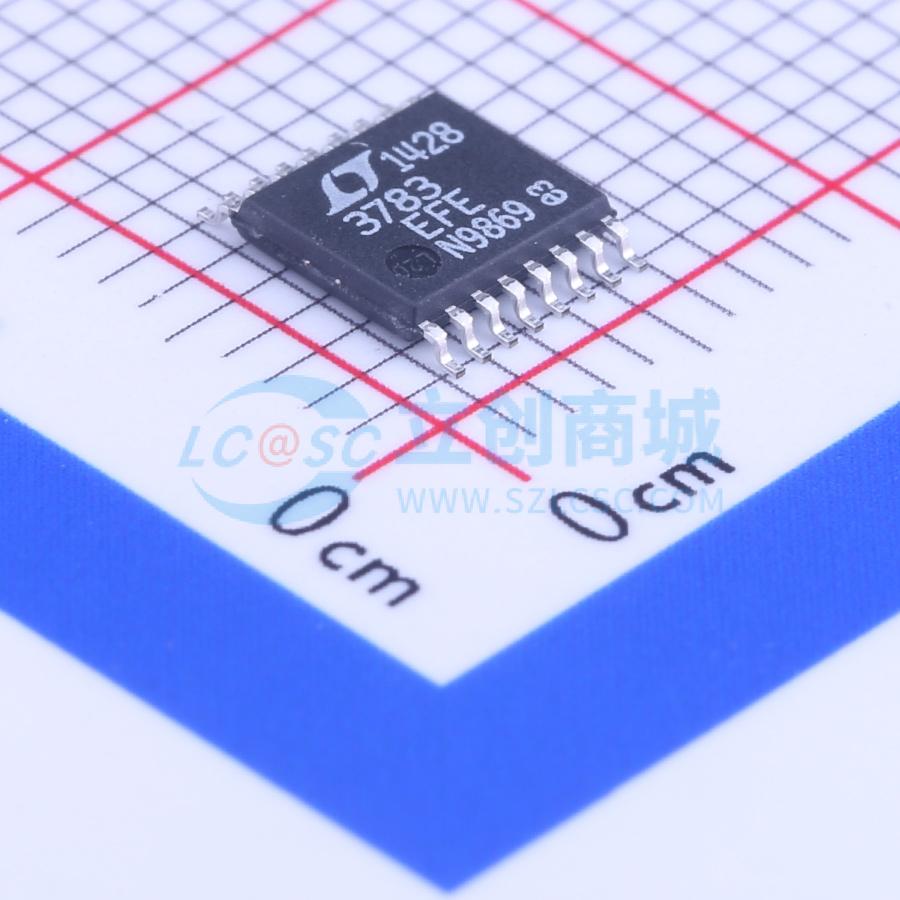

温馨提醒：图片仅供参考，商品以实物为准

LTC3783EFE#PBF

PWM LED 驱动器及升压、反激和 SEPIC 型控制器

品牌名称: ADI(亚德诺)
商品型号: LTC3783EFE#PBF
商品编号: C95302
商品封装: TSSOP-16-EP
包装方式: 管装
商品毛重: 0.6克(g)

商品参数

商品概述

LTC3783是一款电流模式LED驱动器以及升压、反激和SEPIC控制器，可驱动N沟道功率MOSFET和N沟道负载PWM开关。使用外部负载开关时，PWMIN输入不仅驱动PWMOUT，还能使能控制器GATE开关和误差放大器工作，使控制器在PWMIN为低电平时存储负载电流信息。此特性（专利申请中）可实现极快速的真正PWM负载切换，且无瞬态过压或欠压问题；可实现3000:1的LED数字调光比，避免了通常与LED电流调光相关的色偏问题。FBP引脚允许对负载电流进行模拟调光，相较于仅使用PWM，可将有效调光比进一步提高100:1。在输出负载电流必须返回VIN的应用中，可选的恒流/恒压调节功能可控制输出（或输入）电流或输出电压，并为另一参数提供限制。ILIM可实现10:1的模拟调光比。对于中低功率应用，无RSENSE模式可利用功率MOSFET的导通电阻来省去电流检测电阻，从而最大限度提高效率。该IC的工作频率可通过外部电阻在20kHz至1MHz范围内设置，并可使用SYNC引脚与外部时钟同步。 LTC3783提供16引脚DFN和TSSOP封装。

商品特性

真彩PWMTM技术，以3000:1调光比实现恒定色彩
完全集成的负载FET驱动器，用于高功率LED的PWM调光控制
模拟输入实现100:1调光
宽FB电压范围：0V至1.23V
恒流或恒压调节
低关断电流：IΩ = 20μA
1%精度的1.23V内部电压基准
2%精度的RUN引脚阈值，带100mV迟滞
单外部电阻可编程工作频率（20kHz至1MHz）
可与最高1.3fOSC的外部时钟同步
内部7V低压差电压稳压器
可编程输出过压保护
可编程软启动
可在VDS < 36V时使用无RSENSETM模式
16引脚DFN和TSSOP封装

应用领域

高压LED阵列
电信电源
42V汽车系统
24V工业控制
IP电话电源

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(95个/管，最小起订量 1045 个)

个

起订量：1045 个95个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3V~36V
	开关频率	20kHz~1MHz
	通道数	1
	输出电压	-

	属性	参数值
	输出电流	-
	调光	PWM；模拟
	特性	-
	拓扑结构	反激；升压；SEPIC；降压
	工作温度	-40℃~+125℃
