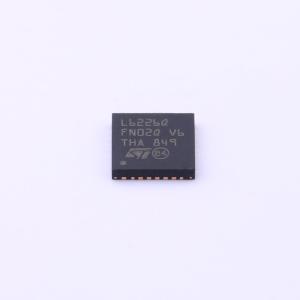

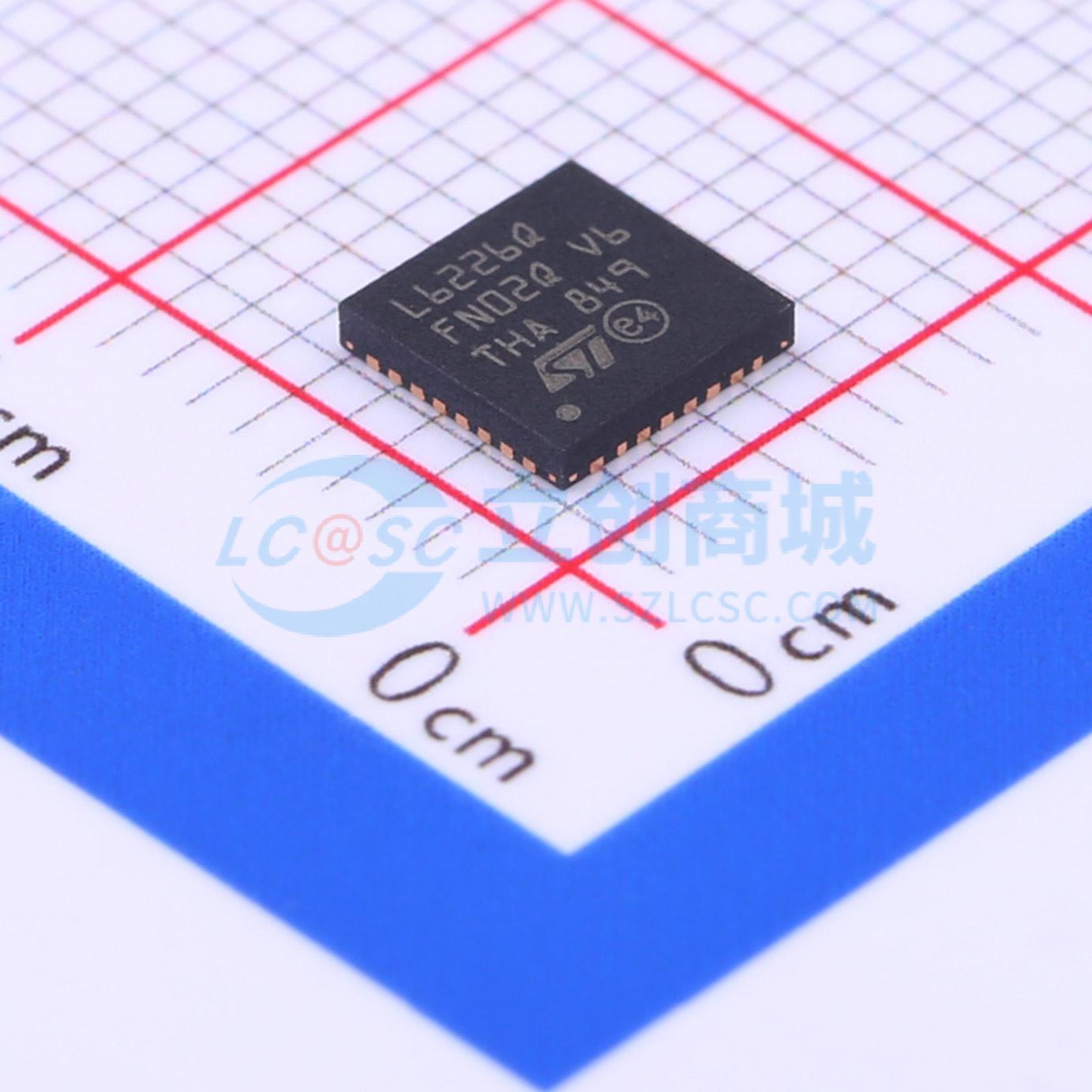

L6226QTR
1.4A 有刷直流电机驱动芯片 52V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DMOS双全桥驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6226QTR
- 商品编号
- C95357
- 商品封装
- QFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 电机驱动电压(Vm) | 8V~52V | |
| 输出电流 | 1.4A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | - | |
| 接口类型 | 并行 | |
| 集成开关 | 是 | |
| 导通电阻 | 1.47Ω | |
| 工作温度 | -25℃~+125℃ | |
| 功能特性 | 短路保护；内置电荷泵；过流保护；死区/直通保护；过温保护；欠压锁定 |
商品概述
L6226Q是一款专为电机控制应用设计的DMOS双全桥器件，采用BCD多功率技术实现，该技术将隔离式DMOS功率晶体管与CMOS和双极型电路集成在同一芯片上。L6226Q采用QFN32 5x5封装，具备热关断功能、高侧功率MOSFET的无损耗过流检测功能，以及可轻松用于实现过流保护的诊断输出。
商品特性
- 工作电源电压范围8至52V
- 输出峰值电流2.8A（直流1.4A）
- R_DS(on)典型值0.73Ω（@T_J=25℃）
- 工作频率最高可达100kHz
- 可编程高侧过流检测与保护
- 诊断输出
- 并联操作
- 交叉导通保护
- 热关断
- 欠压锁定
- 集成快速续流二极管
应用领域
- 双极步进电机
- 双路或四路直流电机
