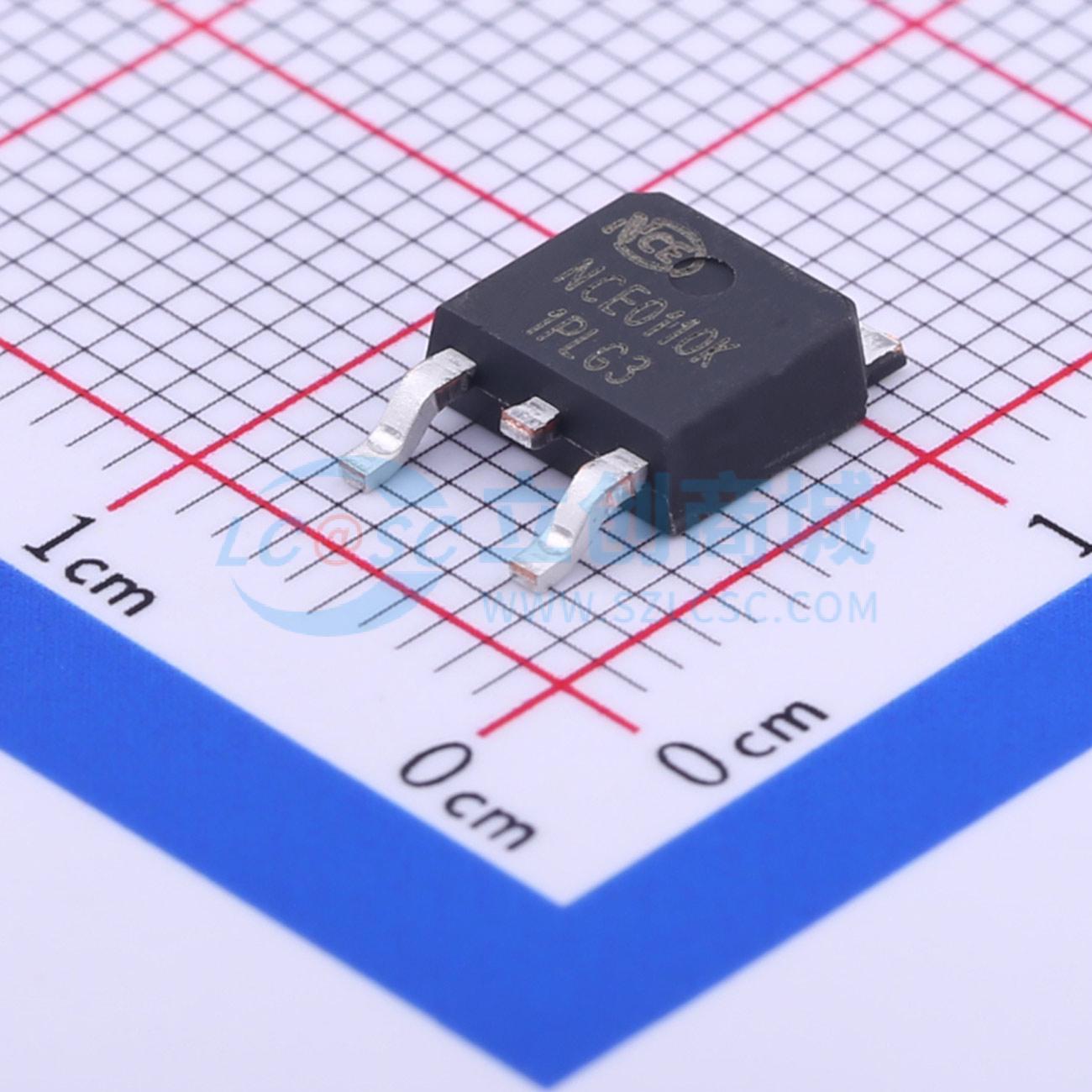

温馨提醒：图片仅供参考，商品以实物为准
NCE0110K
1个N沟道 耐压:100V 电流:9.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCE0110K采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。它可用于多种应用场景。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE0110K
- 商品编号
- C95272
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.547克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 9.6A | |
| 导通电阻(RDS(on)) | 140mΩ@10V,6A | |
| 耗散功率(Pd) | 30W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 15.5nC | |
| 输入电容(Ciss) | 690pF@25V | |
| 反向传输电容(Crss) | 90pF@25V | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 典型值：当栅源电压 VGS 为 10 V，漏极电流 ID 为 14 A 时，导通电阻 RDS(on) 为 7.0 mΩ
- 典型值：当栅源电压 VGS 为 4.5 V，漏极电流 ID 为 11 A 时，导通电阻 RDS(on) 为 8.5 mΩ
- 快速开关
- 符合 AEC Q101 标准
- 符合 RoHS 标准
应用领域
- 逆变器
- 电源
- 汽车发动机控制
- 动力总成管理
- 电磁阀和电机驱动器
- 电子变速器
- 12V 和 24V 系统的主开关
