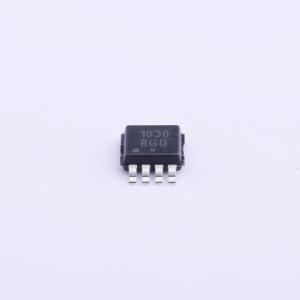

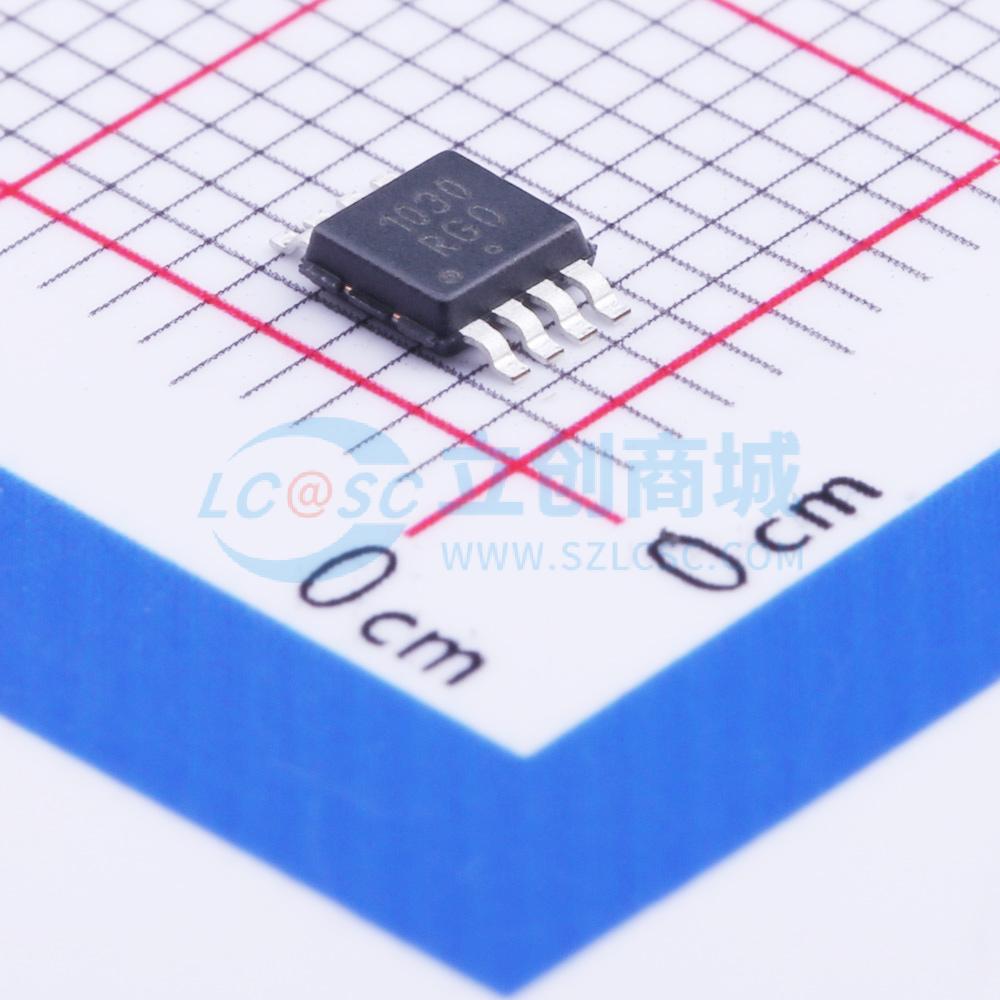

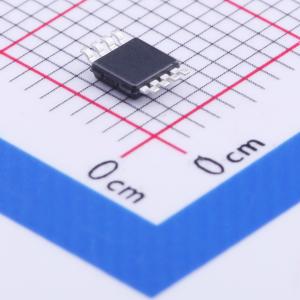

NCP1030DMR2G

200V 7V~16V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功率PWM控制器,带有芯片电源开关
品牌名称: onsemi(安森美)
商品型号: NCP1030DMR2G
商品编号: C95289
商品封装: Micro-8
包装方式: 编带
商品毛重: 0.257克(g)

商品参数

	属性	参数值
	最大占空比	75%
	晶体管耐压	200V
	拓扑结构	反激式；正激式
	特性	欠压保护(UVP)；过热保护(OTP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+125℃

商品概述

NCP1030和NCP1031是一系列微型高压单片开关稳压器，集成了片上功率开关和启动电路。NCP103x系列在单个IC中集成了实现多种开关稳压器应用所需的所有有源功率、控制逻辑和保护电路，只需极少的外部元件，例如次级侧偏置电源或低功率DC-DC转换器。该控制器系列非常适合48 V电信、42 V汽车和12 V输入应用。NCP103x可配置为任何单端拓扑，如正激或反激。NCP1030适用于功率要求高达3 W的应用，NCP1031适用于功率要求高达6 W的应用。内部误差放大器使NCP103x系列能够轻松配置为隔离和非隔离配置下的次级或初级侧调节操作。固定频率振荡器针对高达1 MHz的操作进行了优化，并且能够进行外部频率同步，提供了额外的设计灵活性。此外，NCP103x集成了独立的线路欠压和过压检测器、逐周期电流限制和热关断功能，以在故障条件下保护控制器。预设的电流限制阈值无需外部检测元件。

商品特性

片上200 V高压功率开关电路和启动电路
带辅助绕组覆盖功能的内部启动稳压器
高达1 MHz的工作频率
具备外部频率同步能力
故障条件下频率折返
精度为±2%的内部基准电压
线路欠压和过压检测器
使用SENSEFET的逐周期电流限制
有源LEB电路
过温保护
内部误差放大器
提供无铅封装

应用领域

POE（以太网供电）/PD
隔离式DC-DC转换器的次级侧偏置电源
独立低功率DC-DC转换器
低功率偏置电源
低功率升压转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	7V~16V
	开关频率	275kHz~325kHz
	耗散功率(Pd)	0.582W
