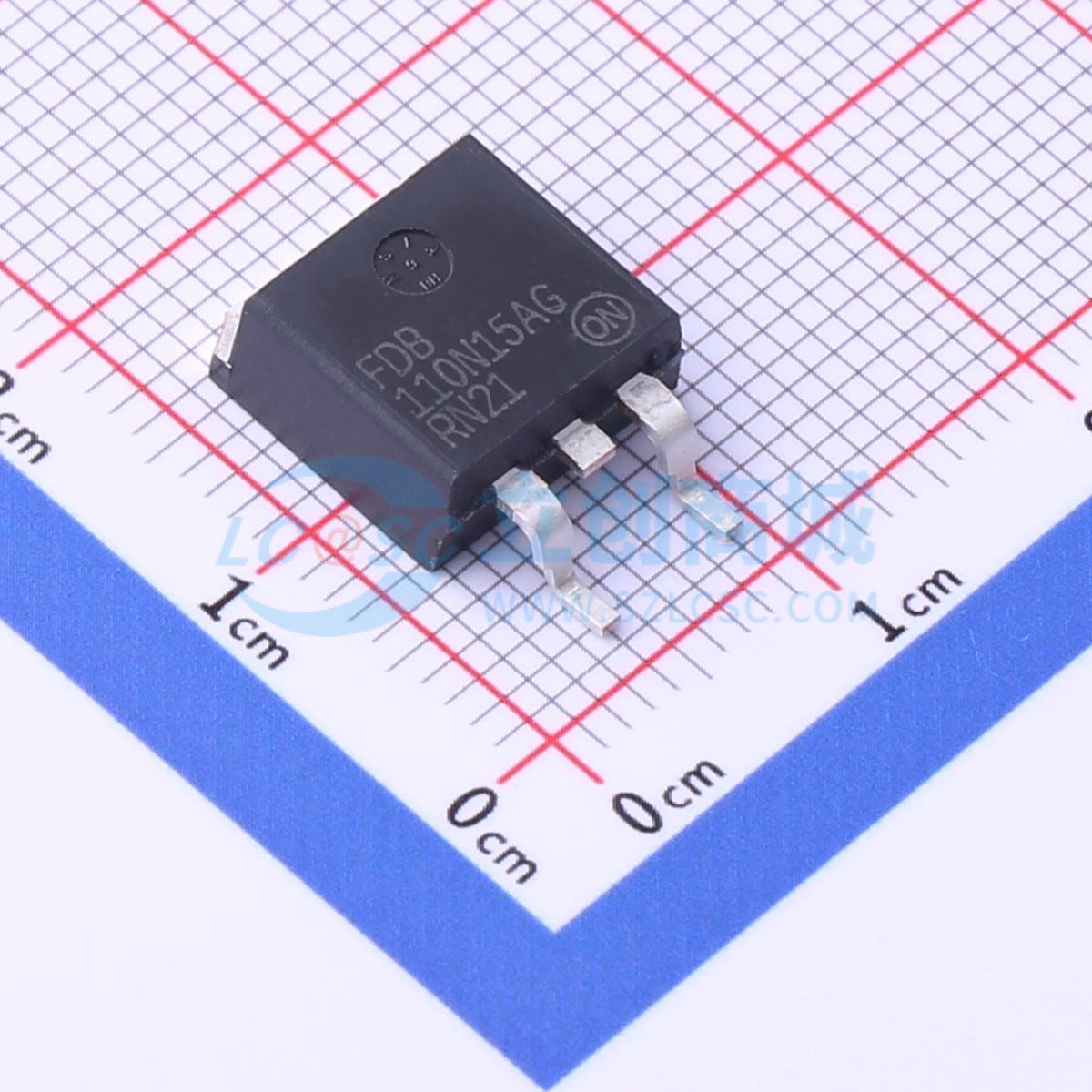

温馨提醒：图片仅供参考，商品以实物为准
FDB110N15A
1个N沟道 耐压:150V 电流:92A
- 描述
- 此 N 沟道 MOSFET 是使用先进的 PowerTrench 工艺生产的，适用于最大程度降低导通电阻，同时保持出色的开关性能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDB110N15A
- 商品编号
- C898548
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 92A | |
| 导通电阻(RDS(on)) | 9.25mΩ@10V,92A | |
| 耗散功率(Pd) | 234W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 47nC@10V | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | 14pF@75V | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品特性
- rDS(ON) = 6.1 mΩ（典型值），VGS = 10 V，ID = 80 A
- Qg(tot) = 51 nC（典型值），VGS = 10 V
- 低米勒电荷
- 低QRR体二极管
- 具备UIS能力（单脉冲和重复脉冲）
- 通过AEC Q101认证
- 符合RoHS标准
应用领域
- 电机/车身负载控制
- 防抱死制动系统（ABS）
- 动力总成管理
- 喷射系统
- 直流-直流转换器和离线式UPS
- 分布式电源架构和电压调节模块（VRM）
- 12V和24V系统的初级开关
