温馨提醒：图片仅供参考，商品以实物为准

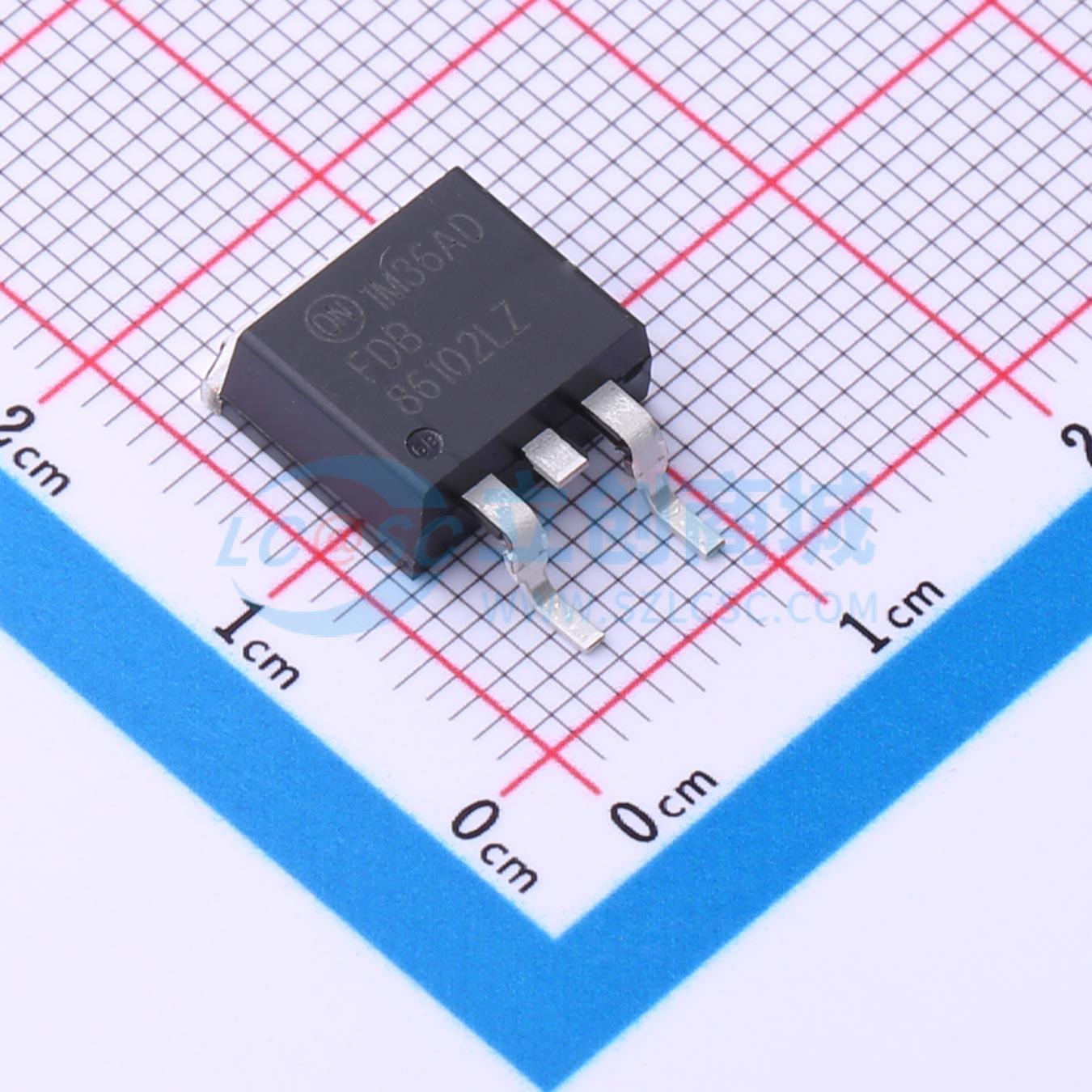

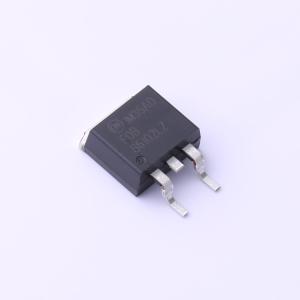

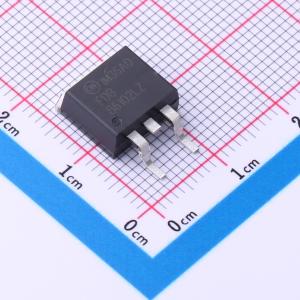

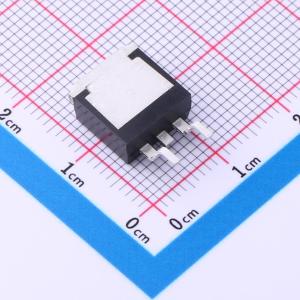

FDB86102LZ
1个N沟道 耐压:100V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此 N 沟道 MOSFET 是使用先进的 PowerTrench 工艺生产的，特别适用于最大程度降低导通电阻和开关损耗。增加了 G-S 齐纳以提高 ESD 电压水平。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDB86102LZ
- 商品编号
- C898564
- 商品封装
- TO-263AB
- 包装方式
- 编带
- 商品毛重
- 1.885克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 24mΩ@10V,8.3A | |
| 耗散功率(Pd) | 3.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 1.275nF@50V | |
| 反向传输电容(Crss) | 13pF@50V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 在VGS = 10 V、ID = 80 A条件下，典型导通电阻rDS(on) = 1.5 mΩ
- 在VGS = 10 V、ID = 80 A条件下，典型总栅极电荷Qg(tot) = 207 nC
- 具备非钳位感性负载开关（UIS）能力
- 符合RoHS标准
- 通过AEC Q101认证
应用领域
- 汽车发动机控制
- 动力系统管理
- 电磁阀和电机驱动器
- 集成式启动发电机
- 12V系统主开关
