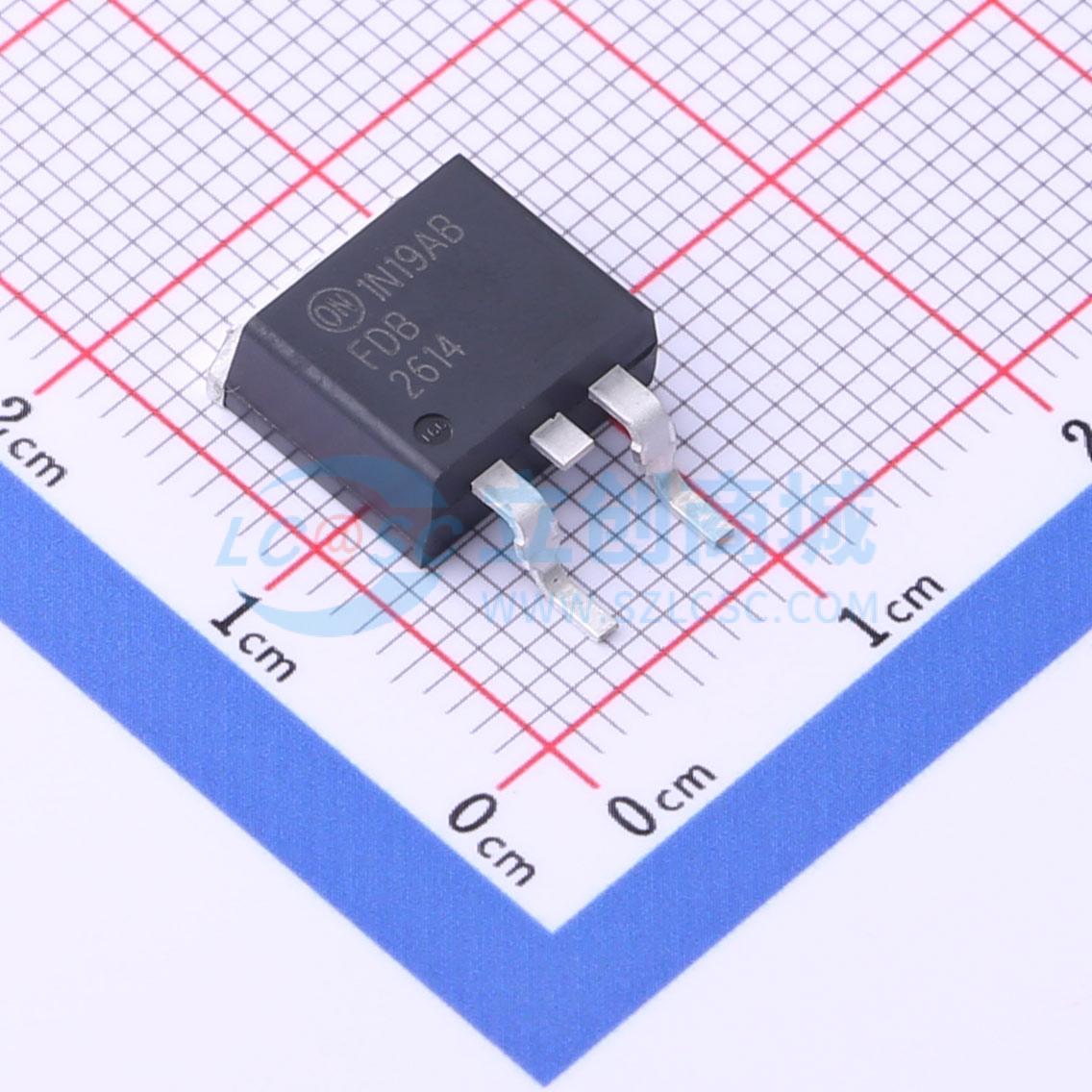

FDB2614实物图

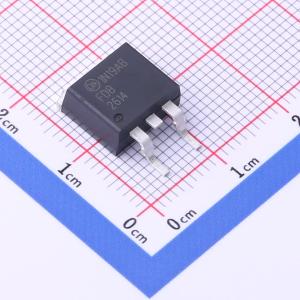

  • FDB2614商品缩略图
  • FDB2614商品缩略图
  • FDB2614商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FDB2614

1个N沟道 耐压:200V 电流:62A

描述
此 N 沟道 MOSFET 是使用 PowerTrench 工艺生产的,该工艺适用于最大程度降低导通电阻,同时保持卓越的开关性能。
品牌名称
onsemi(安森美)
商品型号
FDB2614
商品编号
C898555
商品封装
D2PAK(TO-263)​
包装方式
编带
商品毛重
1.8克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)200V
连续漏极电流(Id)62A
导通电阻(RDS(on))-
耗散功率(Pd)260W
属性参数值
阈值电压(Vgs(th))3V
栅极电荷量(Qg)66nC@100V
输入电容(Ciss)7.23nF@25V
反向传输电容(Crss)165pF@25V
工作温度-55℃~+150℃

商品概述

SUPREMOS MOSFET是采用深槽填充工艺的下一代高压超结(SJ)技术产品,这使其有别于传统的SJ MOSFET。这种先进技术和精确的工艺控制实现了最低的比导通电阻(Rsp)、卓越的开关性能和耐用性。SUPREMOS MOSFET适用于高频开关电源转换器应用,如功率因数校正(PFC)、服务器/电信电源、平板电视电源、电脑电源(ATX)和工业电源应用等。

商品特性

  • 栅源电压(VGS) = 10 V、漏极电流(ID) = 38 A时,漏源导通电阻(RDS(on)) = 28 mΩ(典型值)
  • 超低栅极电荷(典型栅极电荷(Qg) = 218 nC)
  • 低有效输出电容(典型有效输出电容(Coss(eff.)) = 914 pF)
  • 经过100%雪崩测试
  • 该器件无铅且符合RoHS标准

应用领域

-太阳能逆变器-交流-直流电源

数据手册PDF
