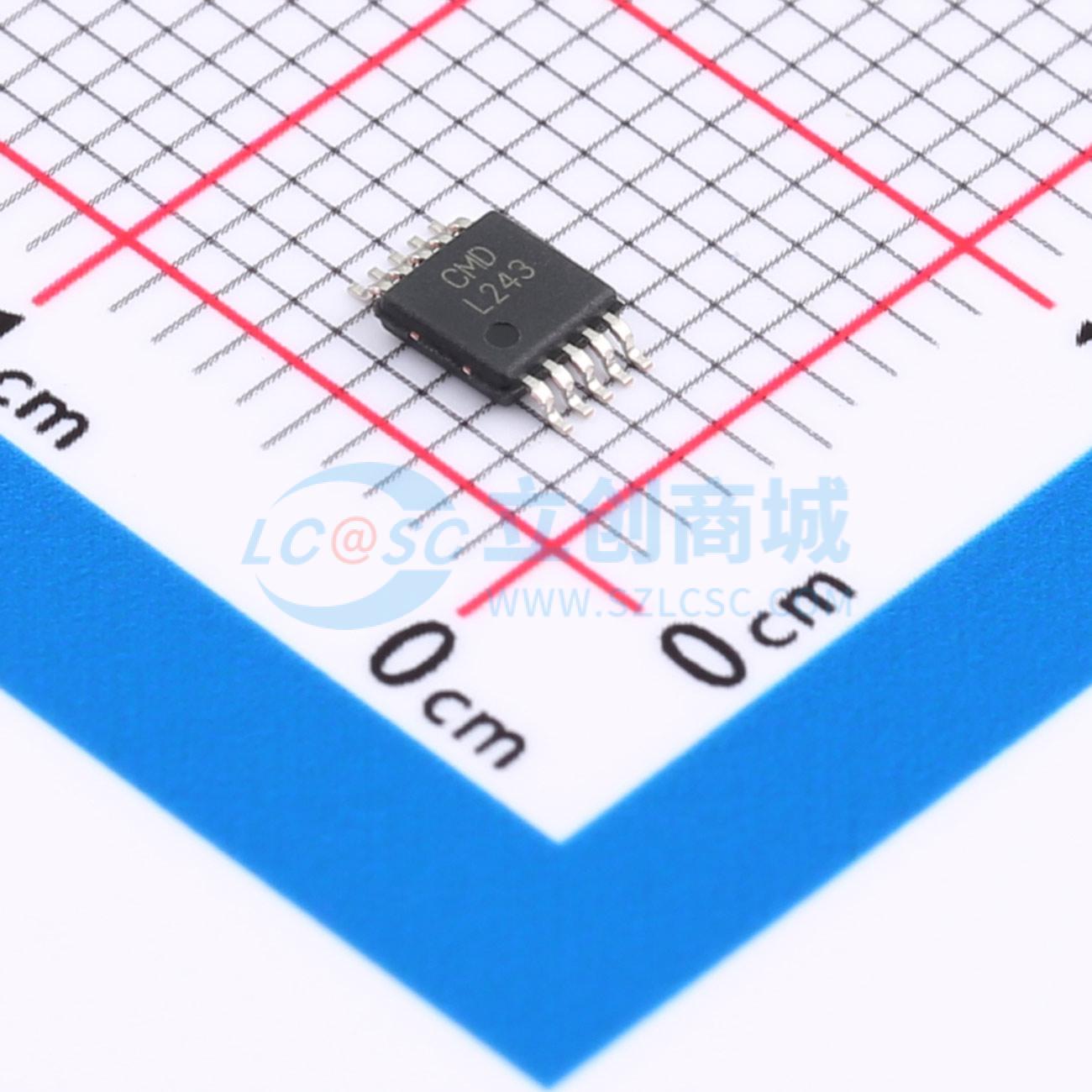

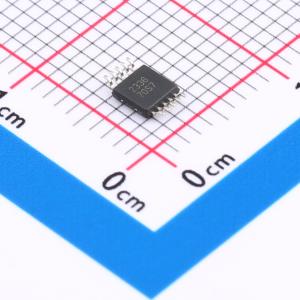

温馨提醒：图片仅供参考，商品以实物为准
CM1224-04MR
ESD 3.3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM1224 系列二极管阵列适用于为需要最小电容负载的电子组件或子系统提供 ESD 保护。此类器件适用于保护具有较高数据和时钟速率的系统，或需要低电容负载的电路。每个 ESD 沟道均包括一对串联二极管，会将正或负 ESD 电流脉冲转向正 (VP) 或负 (VN) 电源轨。VP 和 VN 之间嵌入了一个齐纳二极管，提供了两个优点。首先，它会保护 VCC 轨免受 ESD 尖峰影响，第二，不再需要旁通电容器来吸收接地的正 ESD 尖峰。CM1224 会根据 IEC61000-4-2 标准针对最高 ±8kV 的 ESD 脉冲提供保护。此类器件尤其适用于在可删除存储器、数码摄像机、DVD-RW 驱动器和其他需要极低负载电容和 ESD 保护的应用中，保护使用 USB 2.0、IEEE1394（Firewire，iLink）、Serial ATA、DVI、HDMI 和对应端口的系统。CM1224 系列器件采用无引线、小封装占位外形。
- 品牌名称
- onsemi(安森美)
- 商品型号
- CM1224-04MR
- 商品编号
- C894820
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.067333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.7pF |
商品概述
CM1224 系列二极管阵列旨在为需要极小电容负载的电子元件或子系统提供静电放电（ESD）保护。这些器件非常适合保护具有高数据和时钟速率的系统，或需要低电容负载的电路。每个 ESD 通道由一对串联的二极管组成，可将正或负 ESD 电流脉冲导向正（(V_P)）或负（(V_N)）电源轨。在 (V_P) 和 (V_N) 之间嵌入了一个齐纳二极管，具有两个优点。首先，它可保护 (V_{CC}) 轨免受 ESD 冲击；其次，它无需使用旁路电容来吸收接地的正 ESD 冲击。根据 IEC 61000 - 4 - 2 标准，CM1224 可防护高达 (\pm 8\mathrm{kV}) 的 ESD 脉冲。
这些器件特别适合保护使用高速端口的系统，如 USB 2.0、IEEE1394（火线、iLink）、串行 ATA、DVI、HDMI 以及可移动存储设备、数码摄像机、DVD - RW 驱动器和其他需要极低负载电容并具备 ESD 保护的应用中的相应端口。
CM1224 系列器件采用小封装尺寸，具有无铅表面处理。
商品特性
- 提供二通道或四通道 ESD 保护
- 符合 IEC61000 - 4 - 2 标准 4 级 ±8 kV 接触放电的 ESD 保护
- 典型通道输入电容低至 (0.7 \mathrm{pF})
- 电容随温度和电压的变化极小
- 典型通道输入电容匹配度为 (0.02\mathrm{pF})，非常适合差分信号
- 齐纳二极管可保护电源轨，无需外部旁路电容
- 钳位电压 ((V_{CLAMP})) 低至 (10 \mathrm{~V})
- 动态电阻 ((R_{DYN})) 低至 (1.08 \Omega)
- 每个 I/O 引脚可承受超过 1000 次 ESD 冲击
- 提供 SOT 和 MSOP 无铅封装
- 这些器件无铅且符合 RoHS 标准
应用领域
- 台式电脑、笔记本电脑和外设中 480 Mbps 的 USB2.0 端口
- 400 Mbps / 800 Mbps 的 IEEE1394 火线端口
- 笔记本电脑、机顶盒、数字电视、液晶显示器中的 DVI 端口、HDMI 端口
- 台式电脑和硬盘驱动器中的串行 ATA 端口
- PCI Express 端口
