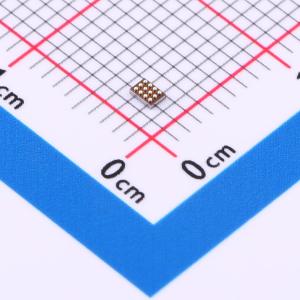

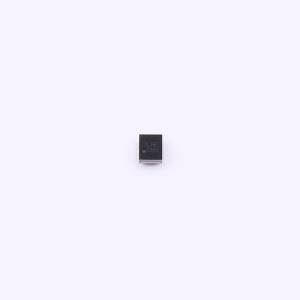

温馨提醒：图片仅供参考，商品以实物为准
FPF3380UCX
FPF3380UCX
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FPF3380UCX是一款集成超低导通电阻单通道开关的过压保护（OVP）器件。该器件包含一个N沟道MOSFET，可在2.8 V至23 V的输入电压范围内工作，最大连续电流支持5 A。当输入电压超过过压阈值时，内部FET会立即关断，以防止受保护的下游组件损坏。该器件集成了基于IEC61000 - 4 - 5标准的±110 V浪涌保护瞬态电压抑制器（TVS）。FPF3380采用小型12凸点晶圆级芯片规模封装（WLCSP），工作环境温度范围为 - 40 ℃至 + 85 ℃。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FPF3380UCX
- 商品编号
- C894838
- 商品封装
- WLCSP-12(1.3x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
参数完善中
商品概述
FPF3380UCX是一款集成超低导通电阻单通道开关的过压保护（OVP）器件。该器件包含一个N沟道MOSFET，可在2.8 V至23 V的输入电压范围内工作，最大连续电流支持5 A。 当输入电压超过过压阈值时，内部FET会立即关断，以防止受保护的下游组件损坏。 该器件集成了基于IEC61000 - 4 - 5标准的±110 V浪涌保护瞬态电压抑制器（TVS）。 FPF3380采用小型12凸点晶圆级芯片规模封装（WLCSP），工作环境温度范围为 - 40 ℃至 + 85 ℃。
商品特性
- 高达+28 V的过压保护
- 集成TVS：符合IEC61000 - 4 - 5标准的±110 V
- 内部低导通电阻（RDS(on)）NMOS晶体管：典型值15 mΩ
- 可编程过压锁定（OVLO）♦ 可通过OVLO引脚进行外部调节
- 器件的低电平有效使能引脚（OVLO）
- 超快速OVLO响应时间：典型值40 ns
- 过温保护（热关断）
- 强大的静电放电（ESD）性能♦ ±4 kV人体模型（HBM）♦ ±2 kV带电器件模型（CDM）
- 系统级ESD（IEC61000 - 4 - 2）♦ ±10 kV接触放电♦ ±15 kV空气间隙放电
应用领域
- 手机
- 个人数字助理（PDA）
- 全球定位系统（GPS）
