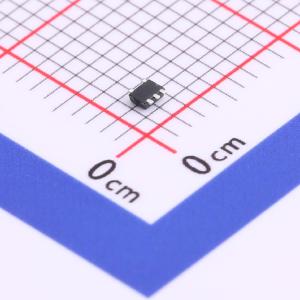

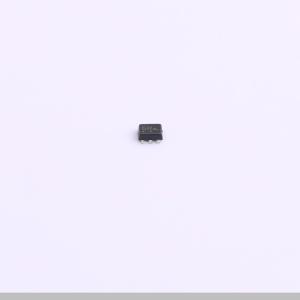

温馨提醒：图片仅供参考，商品以实物为准
NZQA6V8AXV5T1G
单向ESD 4.3V截止 峰值浪涌电流：1.6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款集成式浪涌保护器件专为需要瞬变过压保护的应用而设计。它适用于敏感设备，例如计算机、打印机、商用机器、通信系统、医疗设备和其他应用。其集成设计仅使用一个封装即可为四条独立线路提供非常有效可靠的保护。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NZQA6V8AXV5T1G
- 商品编号
- C895163
- 商品封装
- SOT-553
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 4.3V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 1.6A@8/20us | |
| 峰值脉冲功率(Ppp) | 20W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.47V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 6.7pF |
商品概述
这款集成浪涌保护器件专为需要瞬态过电压保护的应用而设计。它适用于计算机、打印机、商用机器、通信系统、医疗设备等敏感设备及其他应用场景。其集成设计仅用一个封装就能为四条独立线路提供高效可靠的保护。这些器件非常适合电路板空间有限的情况。
商品特性
- 低钳位电压
- 小型SOT−553 SMT封装
- 关断电压：3 V
- 低泄漏电流
- 四个独立的单向保护配置
- ESD保护：IEC61000−4−2：4级ESD保护；MILSTD 883C − 方法3015−6：3类
- 符合USB 1.1低速和全速规范
- 这些是无铅器件
应用领域
- 仪器设备
- 串行和并行端口
- 基于微处理器的设备
- 笔记本电脑、台式机、服务器
- 蜂窝和便携式设备
