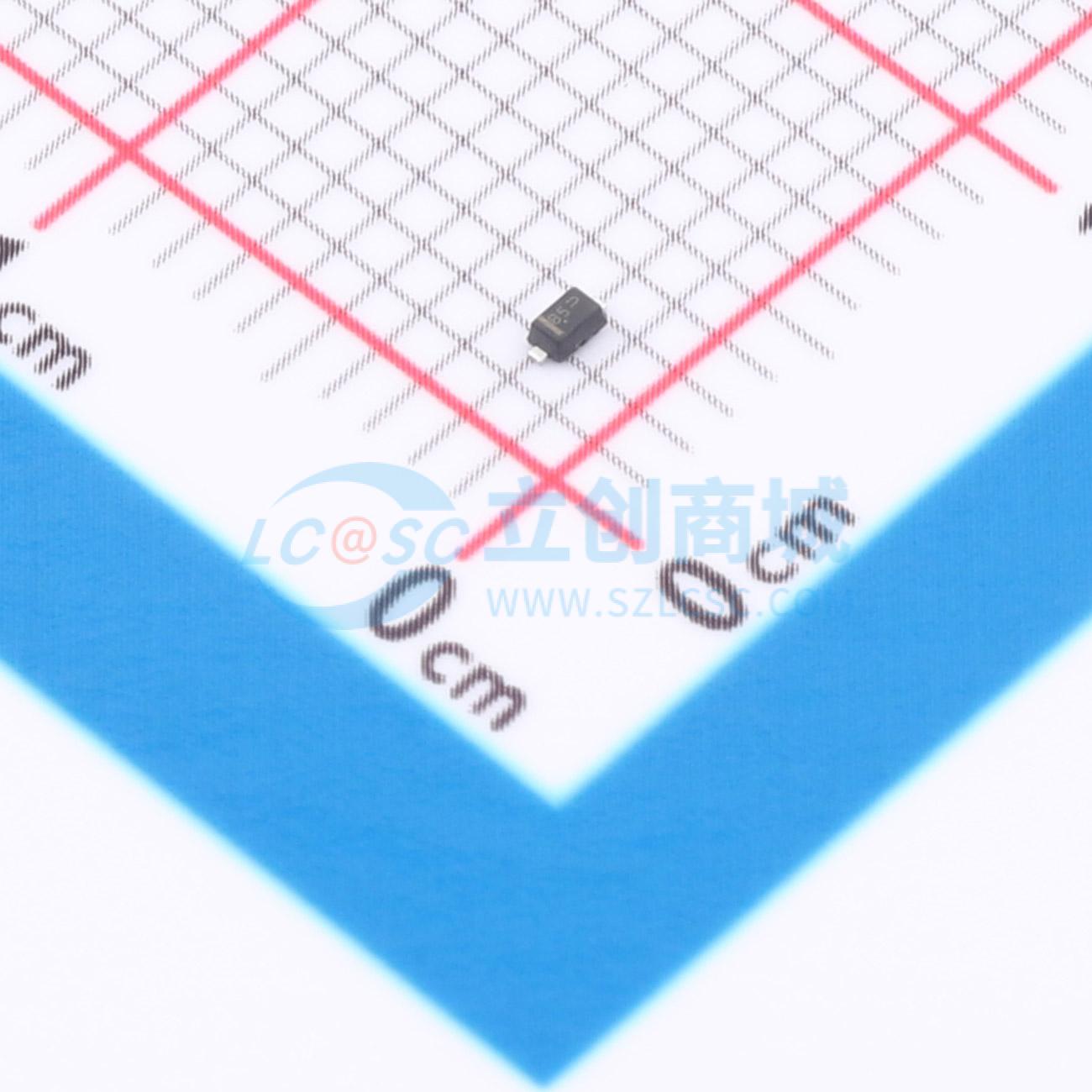

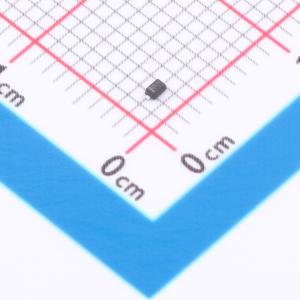

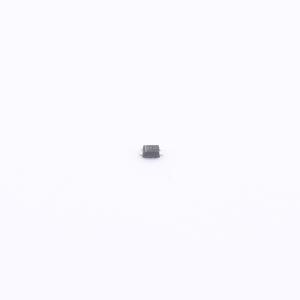

温馨提醒：图片仅供参考，商品以实物为准
ESD5B5.0ST5G
双向ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD5B系列旨在保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为易受ESD影响的设计提供了一流的保护。由于其尺寸小且为双向设计，非常适合用于手机、MP3播放器以及需要音频线路保护的便携式应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD5B5.0ST5G
- 商品编号
- C896220
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | - | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 50W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.8V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 32pF |
商品概述
ESD5B系列旨在保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为易受ESD影响的设计提供了一流的保护。由于其尺寸小且为双向设计，非常适合用于手机、MP3播放器以及需要音频线路保护的便携式应用。
商品特性
- 低电容32 pF
- 低钳位电压
- 小外形尺寸：标称0.063英寸x0.032英寸（1.6x0.8 mm）
- 低本体高度：标称0.024英寸（0.6 mm）
- 反向工作（关断）电压：5.0 V
- 在8 x 20 μs脉冲下，峰值功率高达50 W
- 低泄漏
- 典型响应时间<1 ns
- 按照人体模型，静电放电等级为3级（>16 kV）
- 符合IEC61000 - 4 - 2标准的4级ESD保护
- SZ前缀适用于汽车及其他需要独特产地和控制变更要求的应用；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这是一款无铅器件
应用领域
- 手机
- MP3播放器
- 需要音频线路保护的便携式应用
