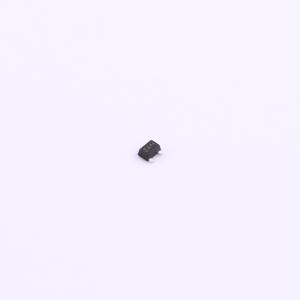

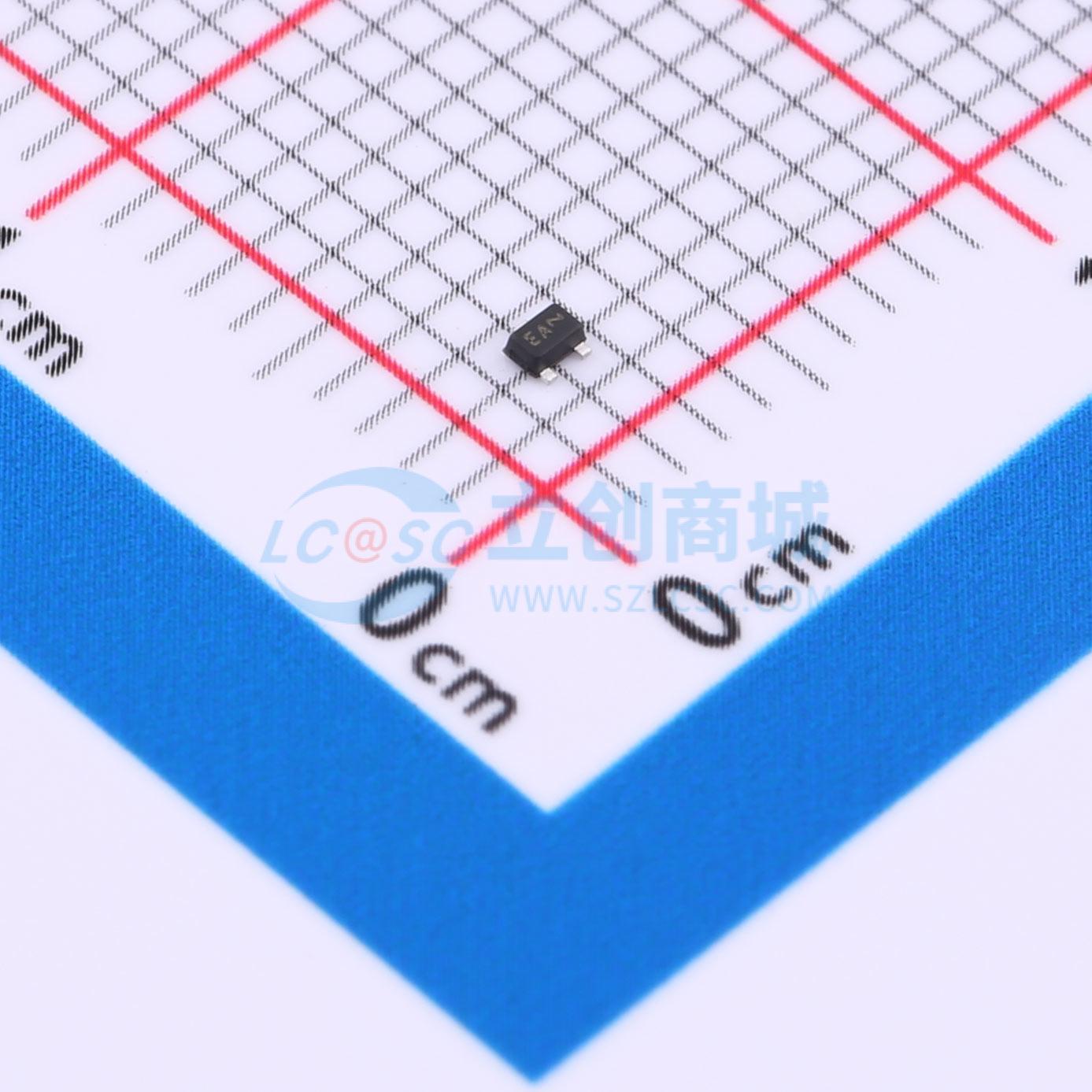

ESD7205DT5G
ESD 5V截止 峰值浪涌电流：16A@100ns
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD7205 ESD保护二极管阵列旨在保护高速数据线免受ESD影响。超低电容和低ESD钳位电压使该器件成为保护电压敏感型高速数据线的理想解决方案。小尺寸、直通式封装便于PCB布局，并能实现匹配的走线长度，这对于保持高速差分线（如汽车摄像头模块中的以太网和LVDS）之间的一致阻抗至关重要。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD7205DT5G
- 商品编号
- C896227
- 商品封装
- SOT-723
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.5V | |
| 峰值脉冲电流(Ipp) | 16A@100ns | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.2V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.34pF |
商品概述
ESD7205 ESD保护二极管阵列旨在保护高速数据线免受ESD影响。超低电容和低ESD钳位电压使该器件成为保护电压敏感型高速数据线的理想解决方案。小尺寸、直通式封装便于PCB布局，并能实现匹配的走线长度，这对于保持高速差分线（如汽车摄像头模块中的以太网和LVDS）之间的一致阻抗至关重要。
商品特性
- 低电容（典型值0.4 pF，I/O到地）
- 二极管电容匹配
- 符合以下IEC标准保护：IEC 61000 - 4 - 2 4级（ESD）
- 低ESD钳位电压（典型值12 V，+16 A TLP，I/O到地）
- 适用于汽车及其他需要独特场地和控制变更要求的应用的SZ前缀；符合AEC - Q101标准且具备PPAP能力
- 这些器件无铅且符合RoHS标准
应用领域
- 100BASE - T1 / OPEN联盟BroadR - Reach汽车以太网
- 10/100/1000BASE - T1以太网
- LVDS
- 汽车USB 2.0/3.0
- 高速差分对
