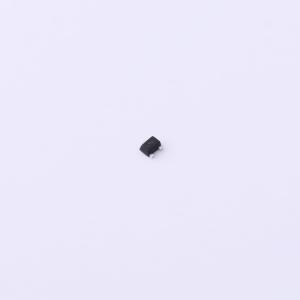

温馨提醒：图片仅供参考，商品以实物为准
ESD7C5.0DT5G
TVS 5V截止 峰值浪涌电流：30A@8kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD7CxxD系列旨在保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合用于电路板空间有限的设计中的ESD保护。由于其尺寸小巧，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD7C5.0DT5G
- 商品编号
- C896234
- 商品封装
- SOT-723
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | - | |
| 峰值脉冲电流(Ipp) | 30A@8kV | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 11V | |
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 6.2pF |
商品概述
ESD7CxxD系列旨在保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合用于电路板空间有限的设计中的ESD保护。由于其尺寸小巧，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。
商品特性
- 低电容：6.2 pF至13 pF
- 低钳位电压
- 小外形尺寸：0.047英寸x 0.047英寸（1.20毫米x 1.20毫米）
- 低本体高度：0.020英寸（0.5毫米）
- 耐受电压：3.3 V、5 V
- 低泄漏
- 响应时间<1 ns
- 人体模型3级（>16 kV）ESD等级
- IEC61000 - 4 - 2 4级ESD保护
- 适用于汽车及其他需要独特产地和控制变更要求的应用的SZ前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件为无铅产品
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
- 许多其他便携式应用
