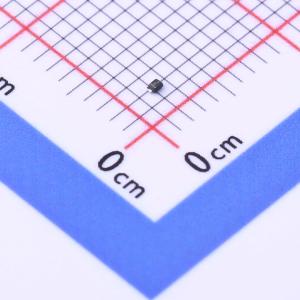

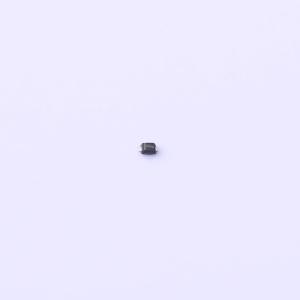

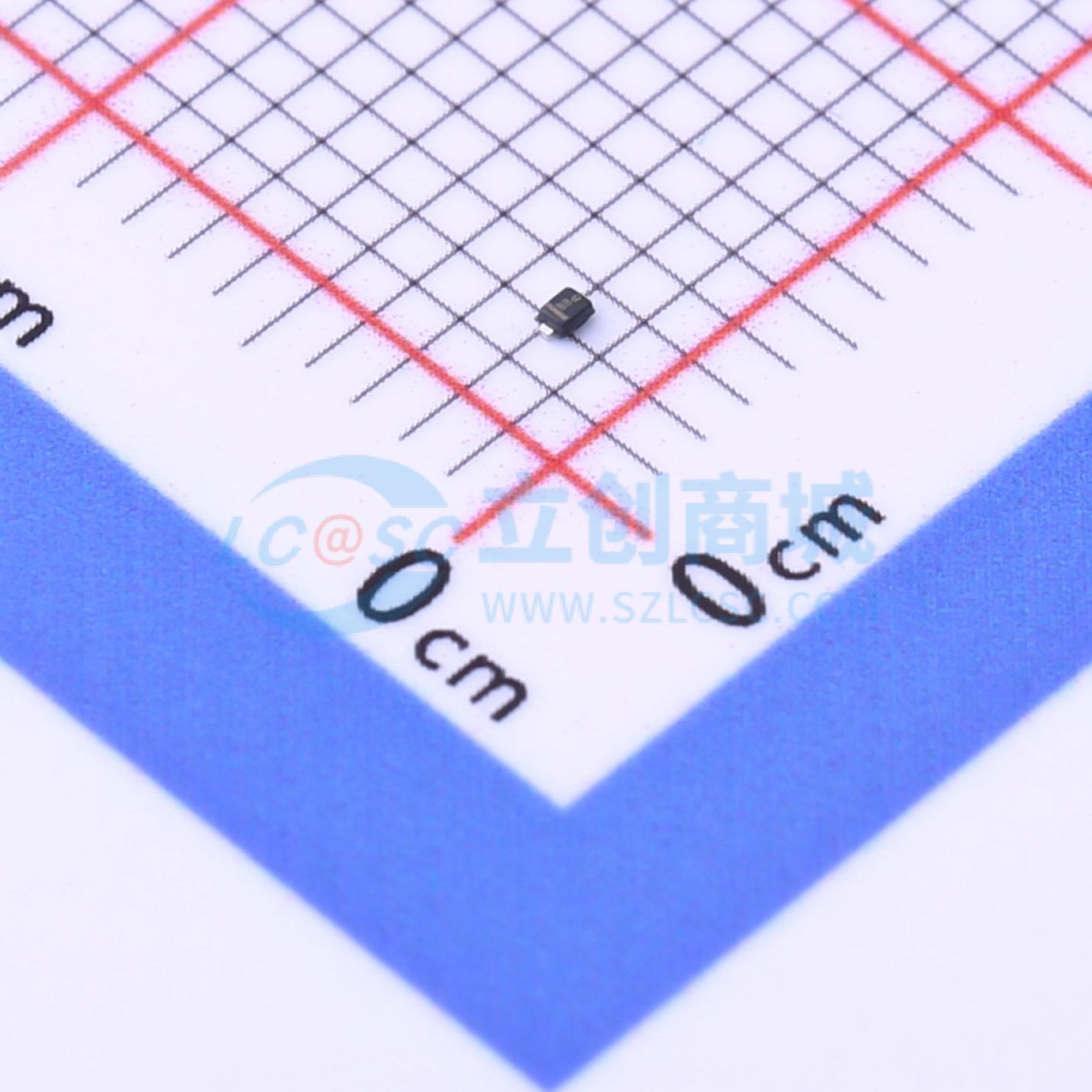

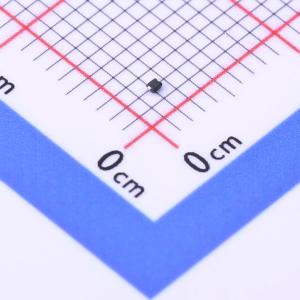

温馨提醒：图片仅供参考，商品以实物为准
ESD9D5.0ST5G
停产 双向ESD 5V截止 峰值浪涌电流：1A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ESD9D5.0旨在保护需要超低电容的电压敏感元件，使其免受ESD和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。由于其电容低，它适用于高频设计，如USB 2.0高速和天线线路应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD9D5.0ST5G
- 商品编号
- C896238
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13.5V | |
| 峰值脉冲电流(Ipp) | 1A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 5.4V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
ESD9D5.0旨在保护需要超低电容的电压敏感元件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。由于其电容极低，它适用于高频设计，如USB 2.0高速和天线线路应用。
商品特性
- 超低电容0.6 pF
- 低钳位电压
- 小外形尺寸：0.039英寸×0.024英寸（1.00 mm×0.60 mm）
- 低本体高度：0.016英寸（0.4 mm）
- 耐受电压：5 V
- 低泄漏
- 典型响应时间<1.0 ns
- IEC61000 - 4 - 2 4级ESD保护
- 这是一款无铅器件
应用领域
- USB 2.0高速
- 天线线路应用
