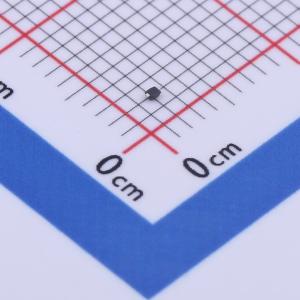

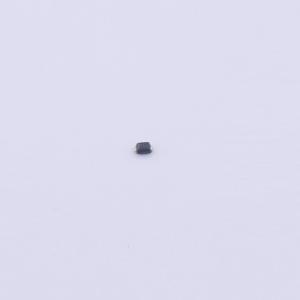

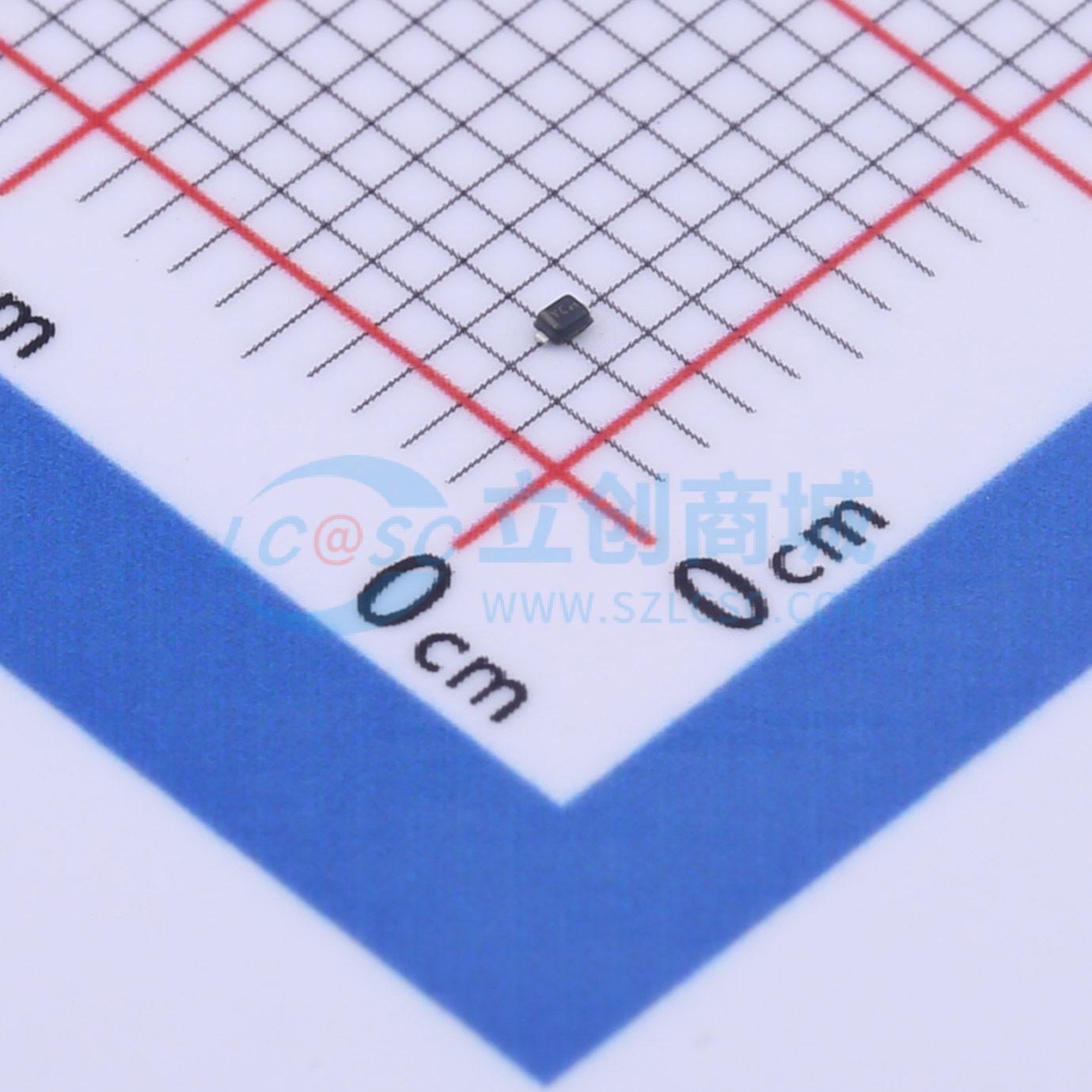

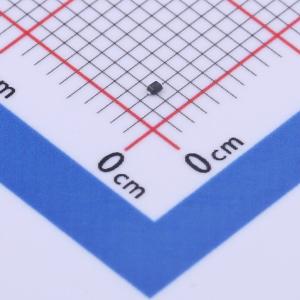

温馨提醒：图片仅供参考，商品以实物为准
ESD9101P2T5G
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD9101 可保护单个高速数据线免受 ESD 影响。采用 SCR 技术的超低电容和低 ESD 箝位电压，使得此器件成为保护电压敏感性高速数据线路的理想方案。 SOD-923 微型封装可实现简单的 PCB 布局，并且能够置入板面积非常宝贵的空间受限应用中。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD9101P2T5G
- 商品编号
- C896236
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 7V | |
| 击穿电压 | 5.3V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
ESD9101旨在保护单条高速数据线免受静电放电（ESD）影响。通过可控硅整流器（SCR）技术实现的超低电容和低ESD钳位电压，使该器件成为保护电压敏感型高速数据线的理想解决方案。SOD - 923微型封装便于印刷电路板（PCB）布局，且适用于对电路板空间要求严苛的应用场景。
商品特性
- 低电容（最大0.5 pF，I/O到地）
- 符合以下标准的保护：IEC 61000 - 4 - 2（4级）和ISO 10605
- 低ESD钳位电压
- 适用于汽车及其他有特殊产地和控制变更要求的应用的SZ前缀产品；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），并符合RoHS标准
应用领域
- USB 3.0/3.1
- HDMI 1.3/1.4/2.0
- DisplayPort
- GPS天线
