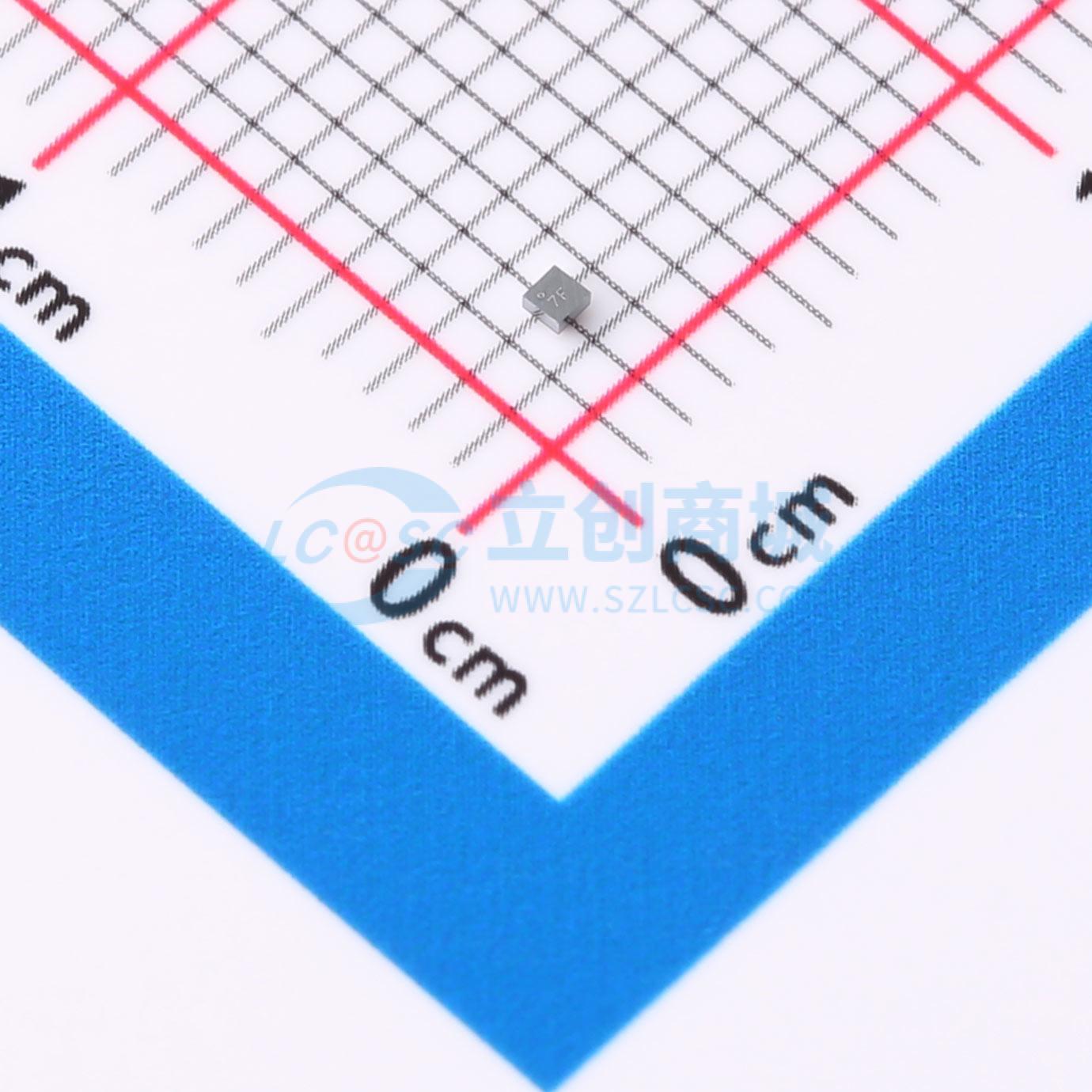

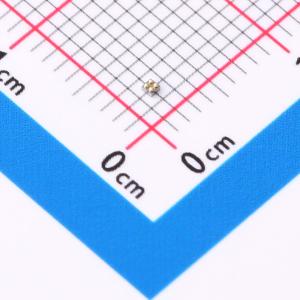

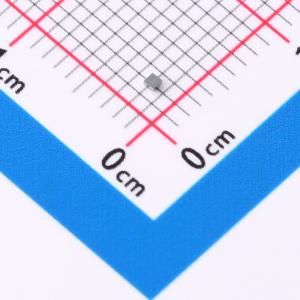

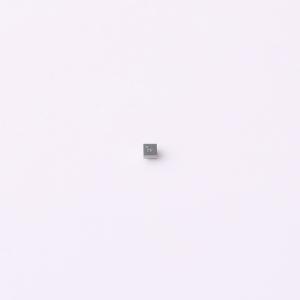

温馨提醒：图片仅供参考，商品以实物为准
ESD7383NCTBG
ESD 3V截止 峰值浪涌电流：2.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD7383 是一个 4 凸块极低电容 ESD 保护器件，采用 0.4 mm CSP 外形。它完全符合 IEC 61000?4?2 标准。ESD7383 符合 RoHS II 标准。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD7383NCTBG
- 商品编号
- C895377
- 商品封装
- WLCSP-4(0.8x0.8)
- 包装方式
- 编带
- 商品毛重
- 0.039604克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 2.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 50W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 三路 | |
| 工作温度 | -40℃~+85℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.5pF |
商品概述
ESD7383是一款采用0.4 mm CSP封装的四凸点、超低电容ESD保护器件，完全符合IEC 61000 - 4 - 2标准，且符合RoHS II规范。
商品特性
- 这些器件无铅且符合RoHS规范
应用领域
- 用于USB（包括USB OTG）的ESD保护
- 符合USB标准的高速USB端口，根据USB 2.0高速规范，速率可达480 Mb/s
