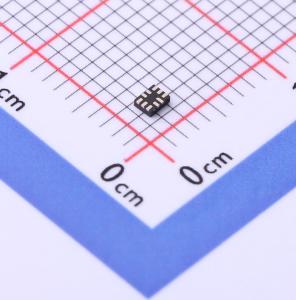

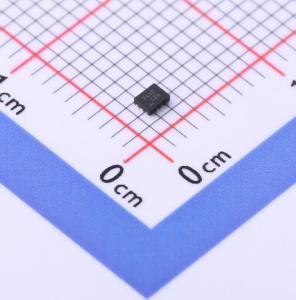

温馨提醒：图片仅供参考，商品以实物为准
FAN5624UMPX
FAN5624UMPX
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 带单线式数字接口的 4 通道线性 LED 驱动器
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN5624UMPX
- 商品编号
- C895379
- 商品封装
- UQFN-10(1.8x1.4)
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | - | |
| 通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
FAN5622、FAN5624和FAN5626分别为2-、4-、6-电流阱线性LED驱动器，用于移动设备，如手机的液晶显示屏或键盘的背光照明。 压差仅为50mV，因而无需电感或开关电容即可驱动LED。LED输出的亮度等级通过单线数字控制接口来编制。用户可编制32级线性调光等级，并通过施加数字脉冲打开或关闭LED。 FAN562x系列因其LED驱动器的低压差而实现的更高的效率。通过整个32级调光获得LED输出的不同通道之间的良好匹配。LED驱动器还集成了短路检测、欠压以及过热保护功能，从而获得了更为稳定的解决方案。 FAN5622、FAN5624和FAN5626都采用了非常小巧的封装：分别为 6-pin Super SOT23、10-lead UMLP 以及 10-lead MicroPak MLP。
商品特性
- 三个线性电流阱LED驱动器，可支持2、4或6个LED输出
- 每个LED输出的电流阱：30 mA最大输出电流，50 mV压差 @ 15 mA
- 通道间匹配优于30%
- 外接RSET灵活编程的单线数字控制接口
- 32级线性调光控制
- 低于1 μA关断电流
- 短路、欠压以及热保护
- 宽输入范围：2.7至5.5 V
- 小型封装：
- FAN5622: 6-Pin Super SOT23
- FAN5624: 10-Lead 1.4x1.8x0.55 mm UMLP
- FAN5626: 10-Lead 1.6x2.1x0.55 mm MicroPak MLP
- 本产品是为无铅制程
