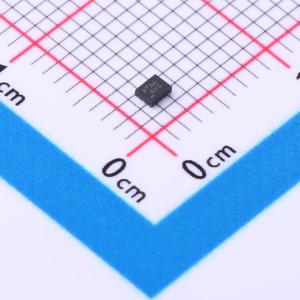

温馨提醒：图片仅供参考，商品以实物为准
FSA2269TSUMX
FSA2269TSUMX
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高性能、双单刀双掷 (SPDT) 模拟开关，具有负摆幅音频功能。在 3.0 V VCC 时，具有 0.4 Ω（典型值）的超低导通电阻。工作在 1.65 V 至 4.5 V 的宽 VCC 范围内，采用亚微米 CMOS 技术实现快速开关速度，并设计用于先断后通操作。选择输入与 TTL 电平兼容。即使控制电压低于 VCC 电源，也具有非常低的静态电流。这一特性适合移动手机应用，允许以最小的电池消耗与基带处理器通用 I/O 直接接口。包括终端电阻，可在过冲偏移、关断隔离耦合或“降噪”期间提高抗噪性。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSA2269TSUMX
- 商品编号
- C895406
- 商品封装
- UMLP-10(1.4x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 400mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 120pF | |
| 带宽 | 50MHz |
商品概述
FSA2269是一款高性能、双单刀双掷（SPDT）模拟开关，具备负摆音频能力。FSA2269在3.0V VCC时具有0.4Ω（典型值）的超低导通电阻。FSA2269工作在1.65V至4.5V的宽VCC范围内，采用亚微米CMOS技术制造，以实现快速开关速度，并设计为先断后通操作。选择输入与TTL电平兼容。
FSA2269即使在控制电压低于VCC电源时，也具有非常低的静态电流。该特性适用于移动手机应用，可以通过与基带处理器通用I/O的直接接口，实现最小的电池消耗。
FSA2269TS包括端接电阻，可提高过冲、关断隔离耦合或“爆音最小化”过程中的抗噪能力。
