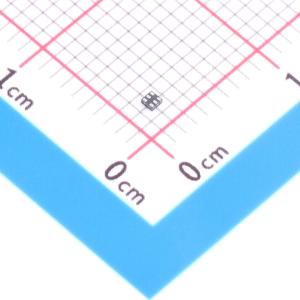

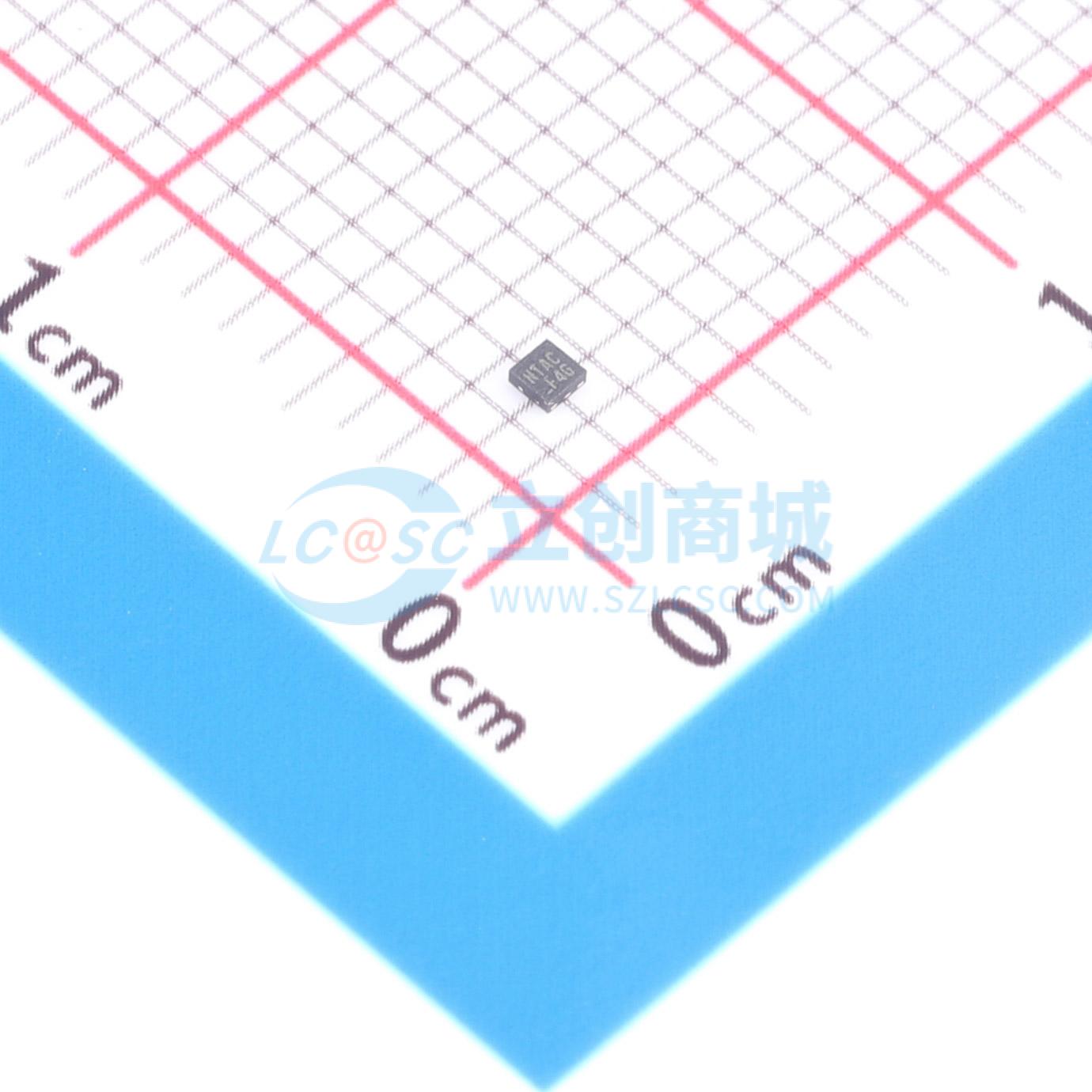

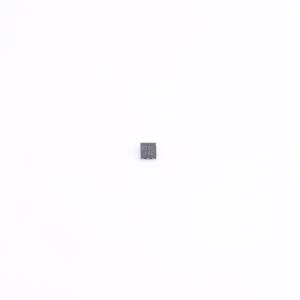

温馨提醒：图片仅供参考，商品以实物为准
FSA3051TMX
FSA3051TMX
- 描述
- FSA3051 是一款 6Ω、双向、低功耗、两端口、高速、单刀双掷 (SPDT) 模拟开关。它具有 7.7 pF 的极低导通电容 (CON) 和 1.0 GHz 的宽带宽。FSA3051 在该开关 I/O 引脚上包含了特殊电路，用于 VCC 供电断电 (VCC=0) 的应用，使得该器件能够抵御过电压情况。此器件针对最大程度减小电流耗量而设计，即使应用到选择 (S) 引脚的控制电压低于电源电压 (VCC) 时也是如此。此功能在蜂窝电话等超便携应用中尤其有用；可直接接口基带处理器的通用 I/O。其他应用包括移动蜂窝电话、PDA、数码相机、打印机和笔记本电脑中的开关。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSA3051TMX
- 商品编号
- C896733
- 商品封装
- X2-DFN1010-6
- 包装方式
- 编带
- 商品毛重
- 0.031476克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 工作电压 | 1.6V~5.5V | |
| 导通时间(ton) | 34ns | |
| 导通电阻(Ron) | 6Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 23ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 7.7pF | |
| 带宽 | 1GHz | |
| 传播延迟(tpd) | 200ps |
商品概述
FSA3051是一款6 Ω、双向、低功耗、双端口、高速单刀双掷（SPDT）模拟开关。它的导通电容（C o N）极低，仅为7.7 pF，带宽高达1.0 GHz。 FSA3051的开关I/O引脚配备特殊电路，适用于VCC电源关闭（V c c = 0 V）的应用场景，使器件能够承受过压情况。即使施加在选择（S）引脚的控制电压低于电源电压（V C C），该器件也能将电流消耗降至最低。这一特性对手机等超便携式应用尤为重要，可实现与基带处理器通用I/O的直接接口。其他应用包括便携式手机、个人数字助理（PDA）、数码相机、打印机和笔记本电脑中的信号切换。
商品特性
- 低导通电容：典型值7.7 pF
- 低导通电阻：典型值6 Ω
- 低功耗：最大1 μA；在扩展电压范围（V IN = 1.8 V，V C C = 5.5 V）内，ICCT最大 -15 μA
- 宽 -3 dB带宽：1.0 GHz
- 采用超小型6引脚TMLP封装
- 宽V c c工作范围：1.6 V至5.5 V
- 所有数据端口具备过压容限（OVT），无需外部组件，最高可承受6 V电压
应用领域
- 手机、个人数字助理（PDA）、数码相机和笔记本电脑
- 液晶显示器（LCD）监视器、电视和机顶盒
