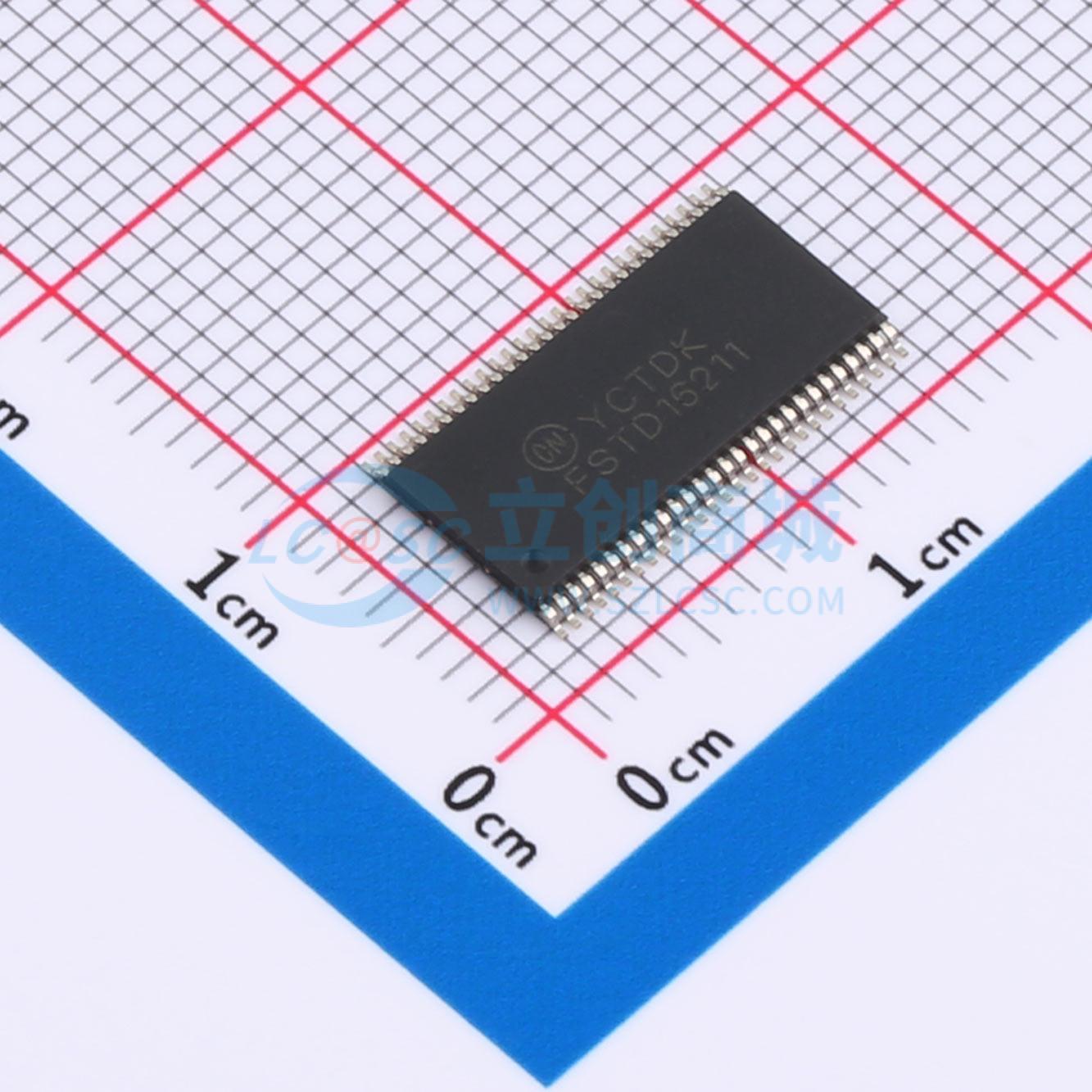

温馨提醒：图片仅供参考，商品以实物为准

FSTD16211MTDX

24位带电平转换的总线开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 提供24位高速CMOS TTL兼容的总线切换，低导通电阻允许输入和输出连接而不会增加传播延迟或产生额外的地弹噪声。集成了一个到Vcc的二极管，允许5V输入和3.3V输出之间的电平转换。
品牌名称: onsemi(安森美)
商品型号: FSTD16211MTDX
商品编号: C899414
商品封装: TSSOP-56-6.1mm
包装方式: 编带
商品毛重: 0.33克(g)

商品参数

商品概述

仙童开关FSTD16211提供24位高速CMOS TTL兼容总线开关。该开关的低导通电阻允许输入连接到输出，而不会增加传播延迟或产生额外的接地反弹噪声。电路中集成了一个连接到VCC的二极管，以实现5V输入和3.3V输出之间的电平转换。该器件被配置为12位或24位总线开关。当OE1为低电平时，开关导通，端口1A连接到端口1B。当OE2为低电平时，端口2A连接到端口2B。当OE1/2为高电平时，A端口和B端口之间呈高阻态。

商品特性

两个端口之间的开关连接
电压电平转换
开关的传播延迟极小
低lCC
直通模式下无反弹
控制输入与TTL电平兼容
也采用塑料细间距球栅阵列（FBGA）封装

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	工作电压	4.5V~5.5V
	导通时间(ton)	5.5ns
	导通电阻(Ron)	4Ω

	属性	参数值
	关闭时间(toff)	6.5ns
	工作温度	-40℃~+85℃
	导通电容(Con)	5.5pF
	传播延迟(tpd)	250ps
