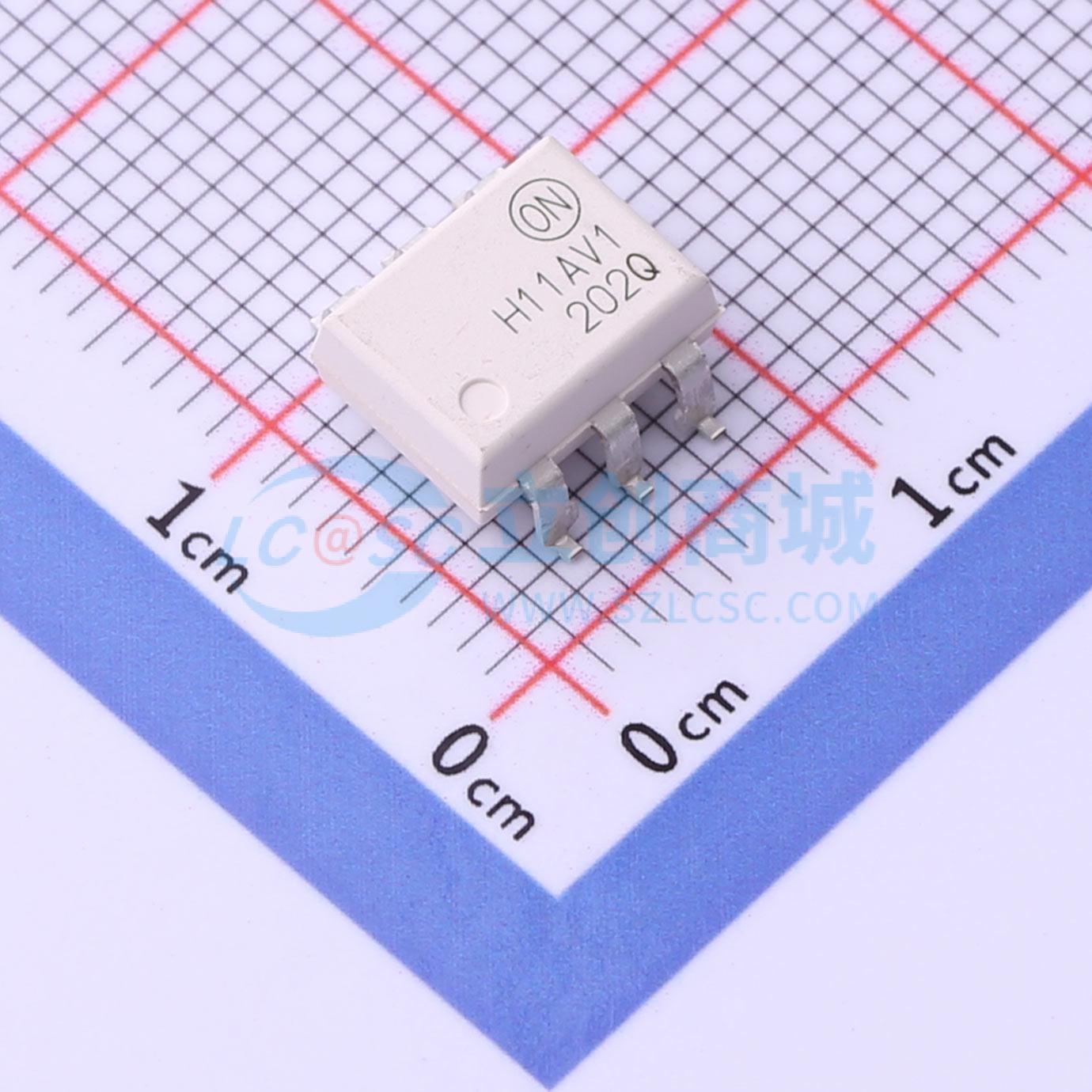

温馨提醒：图片仅供参考，商品以实物为准
H11AV1SR2M
DC输入 隔离电压(rms):4170V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该通用光电耦合器包含砷化镓红外线发光二极管，该二极管驱动6引脚双列直插封装中的硅光电晶体管。
- 品牌名称
- onsemi(安森美)
- 商品型号
- H11AV1SR2M
- 商品编号
- C899442
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.81克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.18V | |
| 输出电流 | - | |
| 隔离电压(Vrms) | 4.17kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@2mA,20mA | |
| 上升时间(tr) | 15us | |
| 下降时间 | 15us | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 总功耗(Pd) | 270mW | |
| 正向电流(If) | 60mA |
商品概述
H11AV1M和H11AV1AM分别具有0.3英寸和0.4英寸的输入-输出引脚间距。安全与法规认证：- UL1577，4170 VACRMS，持续1分钟；- DIN-EN/IEC60747-5-5，850 V峰值工作绝缘电压。通用光耦合器由砷化镓红外发光二极管驱动硅光电晶体管组成，采用6引脚双列直插式白色封装。
商品特性
- H11AV1M和H11AV1AM分别具有0.3英寸和0.4英寸的输入-输出引脚间距
- 安全与法规认证：
- UL1577，4170 VACRMS，持续1分钟
- DIN-EN/IEC60747-5-5，850 V峰值工作绝缘电压
应用领域
- 电源稳压器
- 数字逻辑输入
- 微处理器输入
