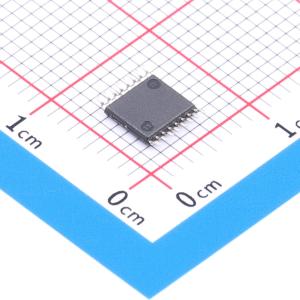

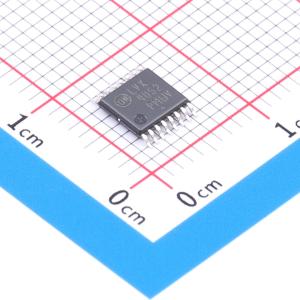

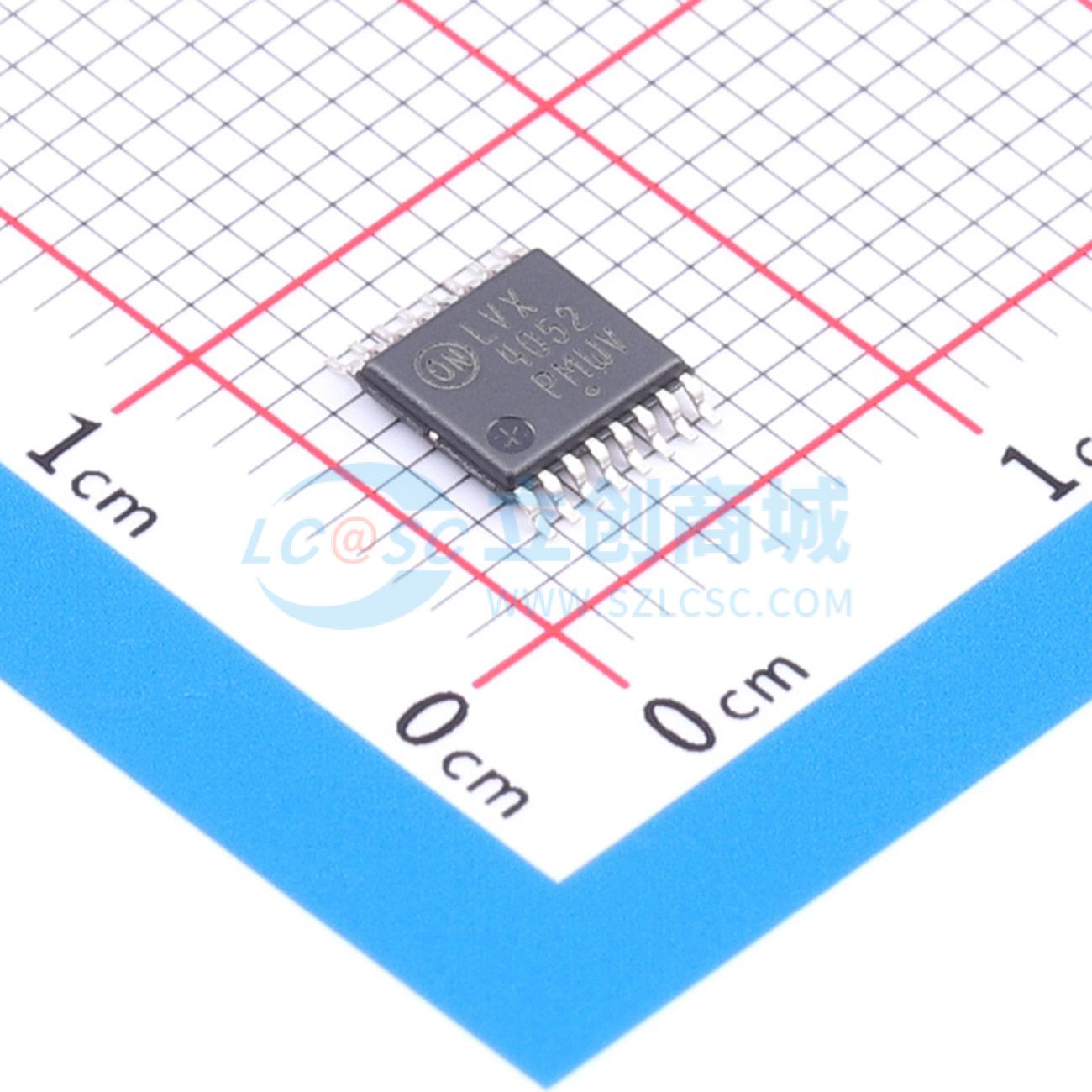

MC74LVX4052DTR2G

MC74LVX4052 模拟多路复用器/多路信号分离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MC74LVX4052 是一款高性能硅栅CMOS模拟多路复用器/多路信号分离器，具有快速切换和传播速度、低导通电阻和低关断泄漏电流。
品牌名称: onsemi(安森美)
商品型号: MC74LVX4052DTR2G
商品编号: C904137
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.189克(g)

商品参数

商品概述

MC74LVX4052采用硅栅CMOS技术，实现了快速的传播延迟、低导通电阻和低关断泄漏电流。这款模拟多路复用器/解复用器可控制在整个电源电压范围（从VCC到VEE）内变化的模拟电压。 LVX4052的引脚排列与高速HC4052A和金属栅极MC14052B相似。通道选择输入通过模拟开关确定哪个模拟输入/输出将连接到公共输出/输入。当使能引脚为高电平时，所有模拟开关均关闭。通道选择和使能输入与标准CMOS输出兼容；通过上拉电阻，它们也与LSTTL输出兼容。该器件的设计使得导通电阻（Ron）在输入电压范围内比金属栅极CMOS模拟开关和高速CMOS模拟开关的导通电阻更具线性。

商品特性

快速开关和传播速度
开关间串扰低
模拟电源电压范围（VCC - VEE） = -3.0 V至+3.0 V
数字（控制）电源电压范围（VCC - GND） = 2.5至6.0 V
与金属栅极、HSL或VHC同类产品相比，线性度更高且导通电阻更低
低噪声
设计用于单电源（VEE = GND）或最高±3.0 V的双电源供电
先断后通电路
这些器件无铅且符合RoHS标准

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	4
	工作电压	2.5V~6V；-3V~3V

	属性	参数值
	导通电阻(Ron)	120Ω
	工作温度	-55℃~+125℃
	带宽	80MHz
	传播延迟(tpd)	50ns
