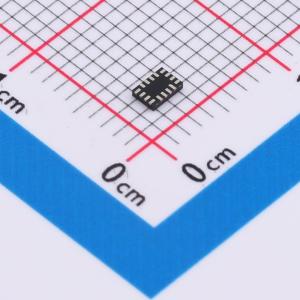

温馨提醒：图片仅供参考，商品以实物为准
FSA2457UMX
双DPDT，5Ω模拟数据开关
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- FSA2457是一款双向、低功耗、双1位SIM/SD/MMC卡和/或GPS信号复用的模拟数据开关。适用于WLAN-SIM数据和控制信号切换，支持52Mbps的数据传输。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSA2457UMX
- 商品编号
- C895410
- 商品封装
- UMLP-16(1.8x2.6)
- 包装方式
- 编带
- 商品毛重
- 0.083333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:2 | |
| 通道数 | - | |
| 工作电压 | 2.7V~3.6V | |
| 导通时间(ton) | 7ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 5Ω | |
| 关闭时间(toff) | 4ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 12pF | |
| 带宽 | 160MHz |
商品概述
FSA2457是一款双向、低功耗、双双刀双掷（4PDT）模拟开关，旨在用于双1位SIM/SD/MMC卡和/或GPS信号复用。它针对52Mbps的WLAN - SIM数据和控制信号切换进行了优化。FSA2457符合1位SIM/SD/MMC卡的要求，非常适合与GPS基带处理器接口。FSA2457的导通电容（Cₒₙ）低至12pF，可确保高速数据传输。FSA2457包含特殊电路，即使施加到SEL引脚的控制电压低于电源电压（VCC）时，也能将电流消耗降至最低。这一特性在超便携式应用（如手机）中尤为重要，可实现与基带处理器通用I/O的直接接口。
商品特性
- 数据路径导通电容低：典型值12pF
- 数据路径导通电阻低：典型值5Ω
- 静态功耗低：最大值1μA
- -3dB带宽宽：> 160MHz
- 采用环保型16引脚UMLP封装（1.8×2.6mm）
- 符合JEDEC标准JESD22 - A114 HBM，静电放电抗扰度4kV
- 符合JEDEC标准JESD22 - C101 CDM，静电放电抗扰度2kV
应用领域
- 手机
- 个人数字助理（PDA）
- 数码相机
- 便携式GPS
- 液晶显示器
- 电视
- 机顶盒
