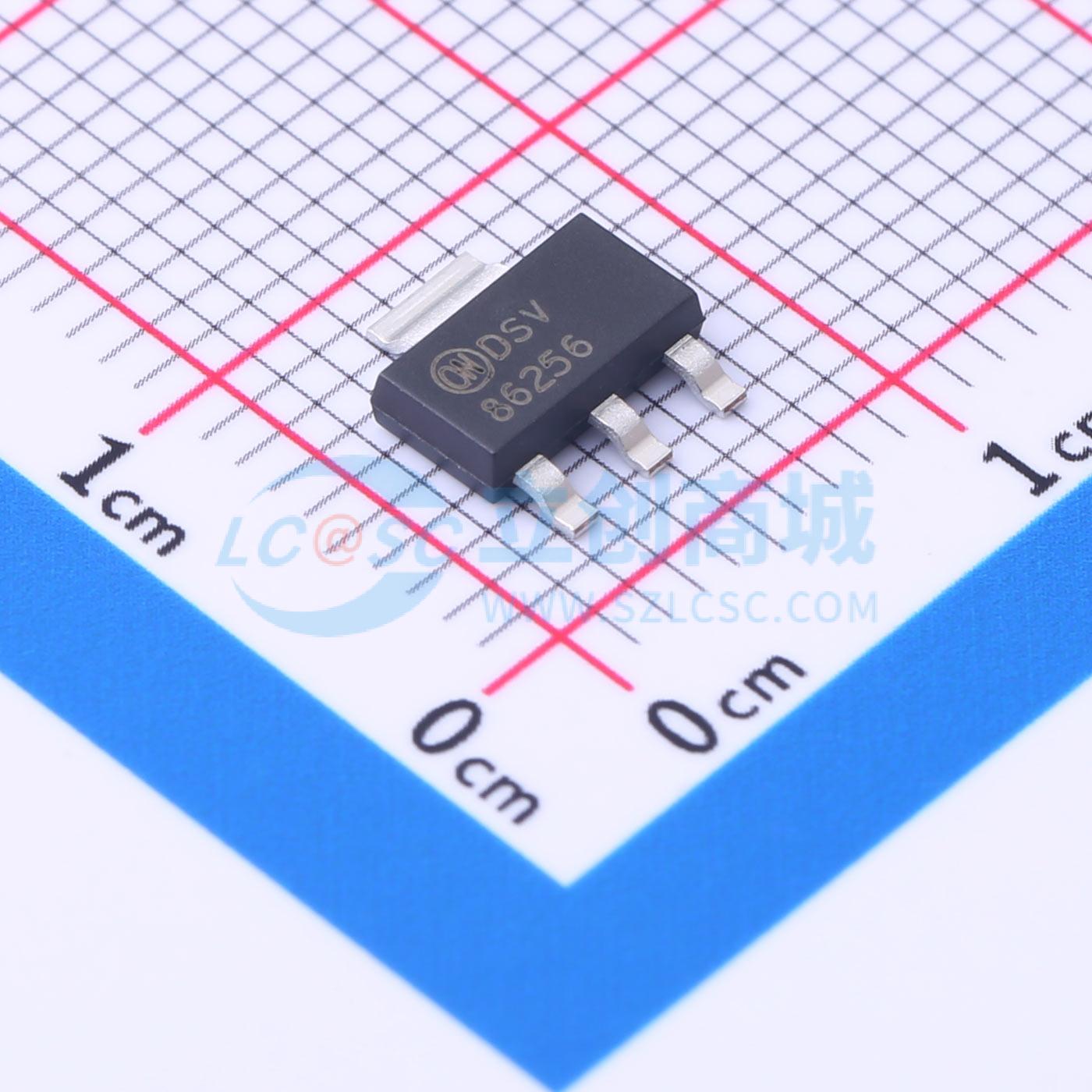

温馨提醒：图片仅供参考，商品以实物为准
FDT86256
1个N沟道 耐压:150V 电流:1.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 此 N 沟道 MOSFET 是使用先进的 PowerTrench 工艺生产的，特别适用于最大程度降低导通电阻和开关损耗。增加了 G-S 齐纳以提高 ESD 电压水平。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDT86256
- 商品编号
- C894837
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 1.2A | |
| 导通电阻(RDS(on)) | 845mΩ@10V | |
| 耗散功率(Pd) | 2.3W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 73pF | |
| 反向传输电容(Crss) | 1.4pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 在VGS = 10 V、ID = 1.2 A时,最大rDS(on) = 845 mΩ
- 在VGS = 6.0 V、ID = 1.0 A时,最大rDS(on) = 1280 mΩ
- 与其他沟槽技术相比,Qg和Qgd极低
- 开关速度快
- 经过100% UIL测试
- 符合RoHS标准
应用领域
- DC-DC转换
- 逆变器
- 同步整流器
