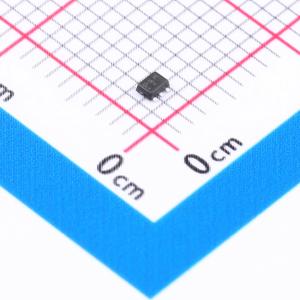

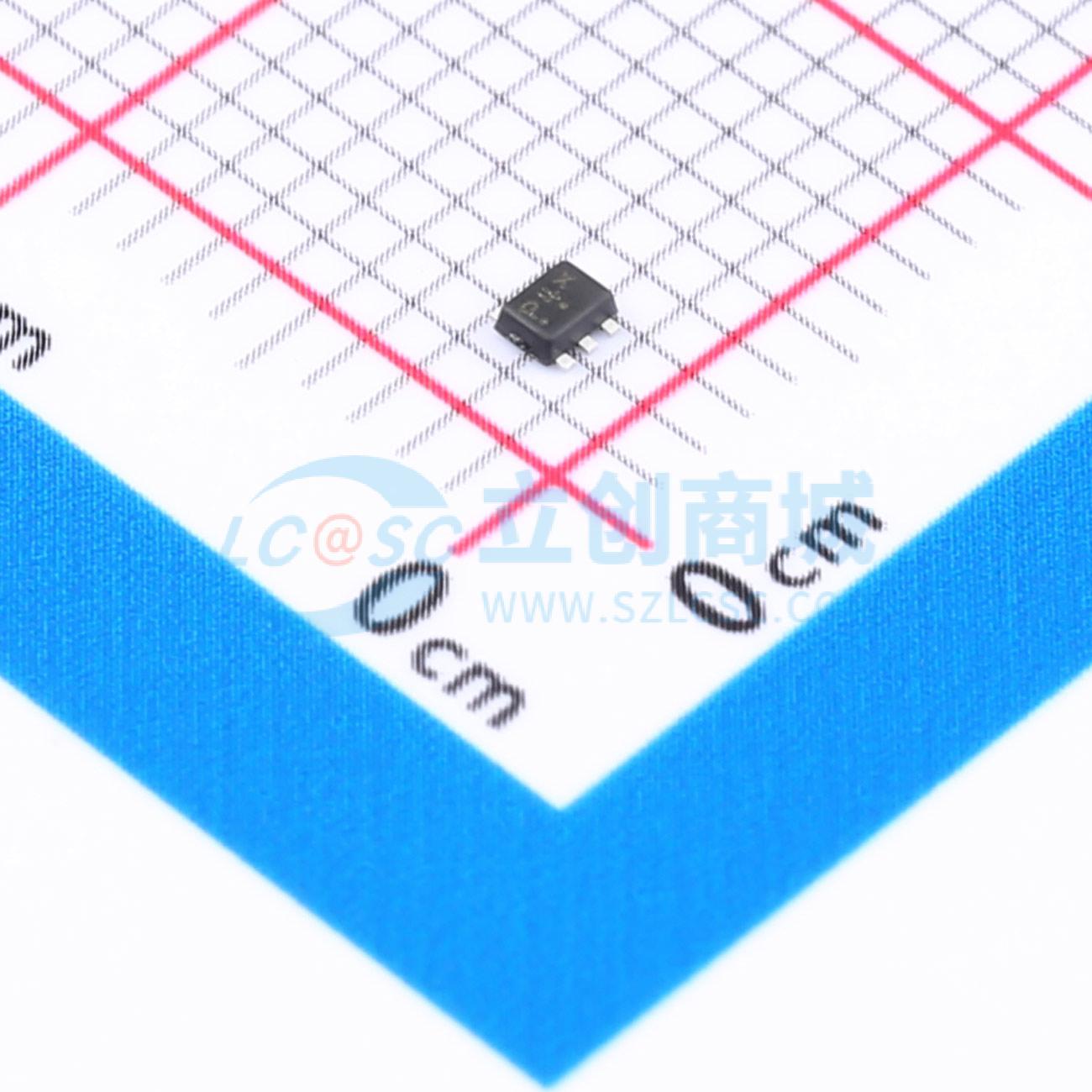

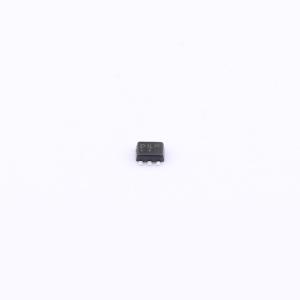

NUP4114UPXV6T2G
NUP4114UPXV6T2G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NUP4114 ESD 保护器可为高速数据线提供针对 ESD 的保护。超低电容和高水平 ESD 保护使得此器件适用于 USB 2.0 高速应用，以及 HDMI 和 DVI 应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NUP4114UPXV6T2G
- 商品编号
- C895159
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 钳位电压 | 10V | |
| 击穿电压 | 5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 类型 | ESD |
商品概述
NUP4114 ESD保护二极管阵列旨在保护高速数据线免受ESD影响。超低电容和高级别的ESD保护使这些器件非常适合用于USB 2.0高速应用。 全新的NUP4114是一款低电容ESD二极管阵列，旨在保护通信系统、计算机和计算机外设等敏感电子设备，使其免受ESD事件或瞬态过压情况造成的损坏。由于其电容较低，可用于高速I/O数据线。NUP4114采用集成设计，在单个封装（TSOP - 6）中集成了低电容转向二极管和ESD二极管。如果出现瞬态情况，转向二极管会将瞬态电流引导至电源的正轨或接地。该器件可保护电源线免受电压过高情况的影响，避免损坏电源和任何下游组件。
商品特性
- 低钳位电压
- 低电容（典型值<0.6 pF，I/O到地）
- 低泄漏电流
- 响应时间典型值<1.0 ns
- IEC61000 - 4 - 2 4级ESD保护
- 适用于汽车及其他需要独特产地和控制变更要求的应用的SZ前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤/无溴化阻燃剂（BFR），并符合RoHS标准
应用领域
- 低压差分信号（LVDS）
- USB 2.0高速数据线和电源线保护
- 数字视频接口（DVI）和高清多媒体接口（HDMI）
- 千兆以太网
- 显示器和平板显示器
- 笔记本电脑
- 通信系统
- 计算机
- 计算机外设
