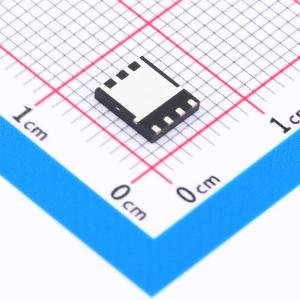

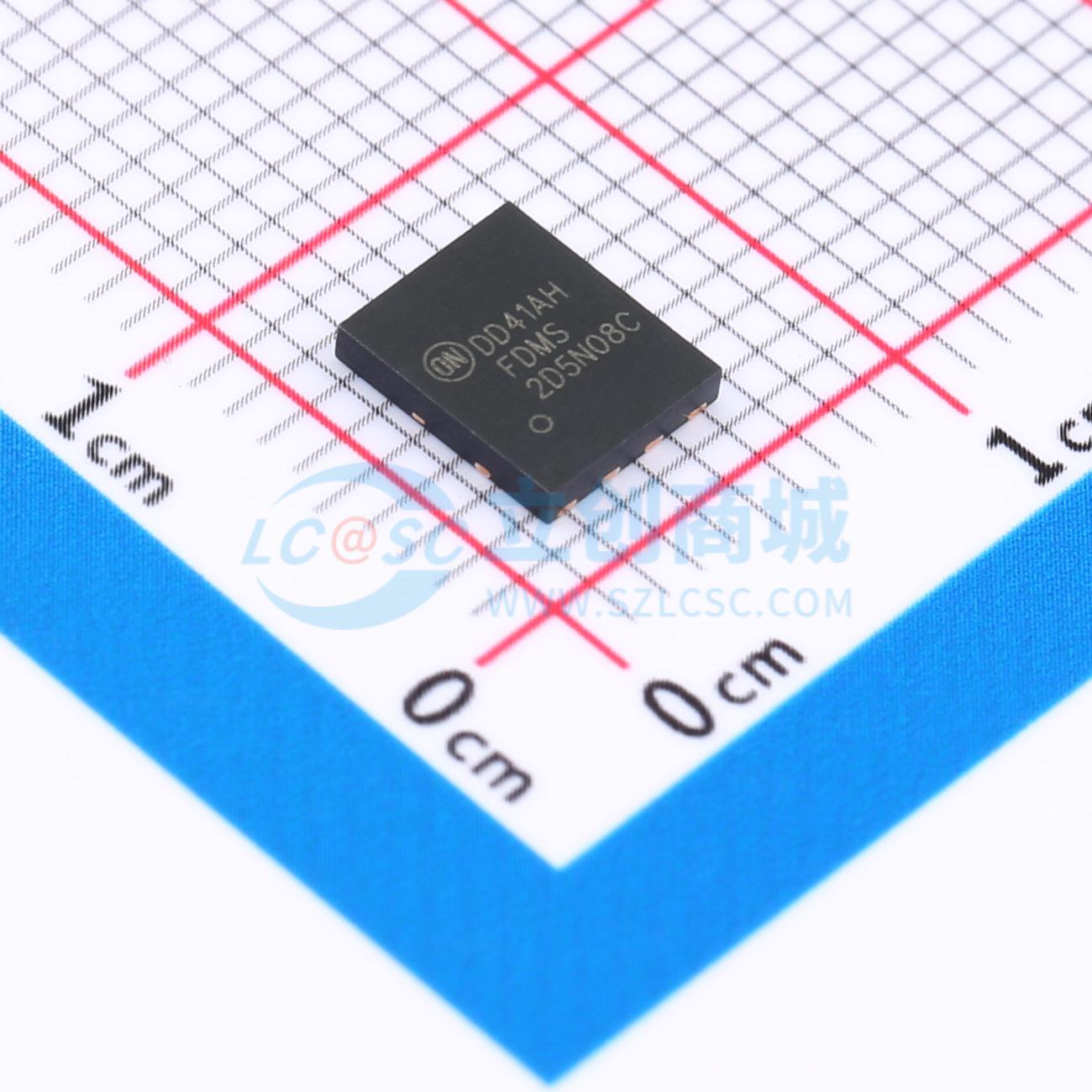

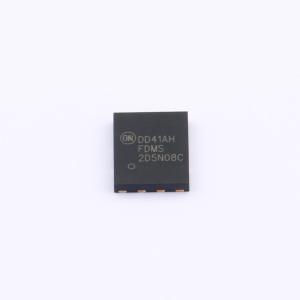

FDMS2D5N08C
N沟道 80V 166A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此 N 沟道 MV MOSFET 是使用安森美半导体先进的 PowerTrench 工艺生产的，该工艺结合了屏蔽门极技术。此工艺经过了优化，可最大程度降低导通电阻，同时可保持卓越的开关性能，以及业内最佳的软体二极管。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDMS2D5N08C
- 商品编号
- C891048
- 商品封装
- Power56-8
- 包装方式
- 编带
- 商品毛重
- 0.137克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 166A | |
| 导通电阻(RDS(on)) | 2.2mΩ@10V | |
| 耗散功率(Pd) | 138W | |
| 阈值电压(Vgs(th)) | 2.9V@380uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 60nC@10V | |
| 输入电容(Ciss) | 4.455nF | |
| 反向传输电容(Crss) | 59pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.48nF |
商品概述
FDMS1D4N03S旨在最大限度地减少功率转换应用中的损耗。结合了硅和封装技术的进步，在保持出色开关性能的同时，实现了最低的r_{DS(on)}。该器件还具备高效单片肖特基体二极管的优势。
商品特性
- 在V_{GS} = 10 V、I_{D} = 38 A时，最大r_{DS(on)} = 1.09 mΩ
- 在V_{GS} = 4.5 V、I_{D} = 35 A时，最大r_{DS(on)} = 1.3 mΩ
- 采用高性能技术，实现极低的r_{DS(on)}
- SyncFET™肖特基体二极管
- 100%通过UIL1测试
- 符合RoHS标准
应用领域
- DC/DC转换器的同步整流器
- 笔记本电脑Vcore/ GPU低端开关
- 网络负载点低端开关
- 电信二次侧整流
