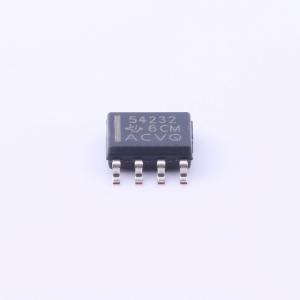

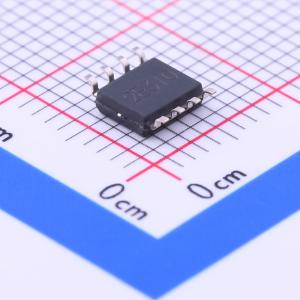

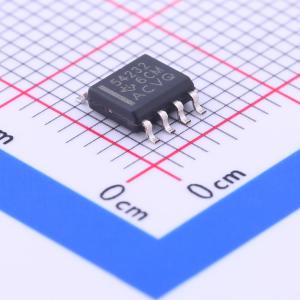

温馨提醒：图片仅供参考，商品以实物为准

TPS54232D

28V、2A、1MHz降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54232是一款28V、2A的非同步降压转换器,集成了低导通电阻的高侧MOSFET。为了在轻载条件下提高效率,该器件实现了脉冲跳跃模式。固定1MHz的开关频率,支持可调输出电压,最大连续输出电流为2A。内置80mΩ高侧MOSFET,支持高达2A的连续输出电流。具备过流保护、过压瞬态保护和热关断保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS54232D
商品编号: C84819
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.173克(g)

商品参数

商品概述

TPS54232 是一款28V非同步降压转换器，集成了低RDS(on)的高端MOSFET。为了提高轻负载时的效率，自动激活了脉冲跳过Eco-Mode功能。此外，1μA的关断电源电流使得该器件可以用于电池供电的应用。带有内部斜率补偿的电流模式控制简化了外部补偿计算并减少了元件数量，同时允许使用陶瓷输出电容。一个电阻分压器可编程设置输入欠压锁定的迟滞。过电压瞬态保护电路在启动和瞬态条件下限制电压过冲。逐周期电流限制方案、频率折返和热关断在过载情况下保护器件和负载。TPS54232 采用8引脚SOIC封装。

应用领域

消费类应用如机顶盒、CPE设备、LCD显示器、外设和电池充电器
工业和汽车音频电源供应
5V、12V 和 24V 分布式电源系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~28V
	输出电压	800mV~25V
	输出电流	2A
	开关频率	1MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
