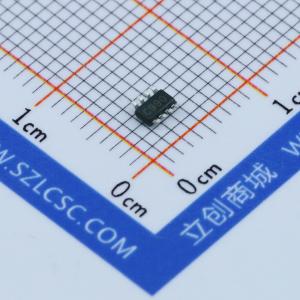

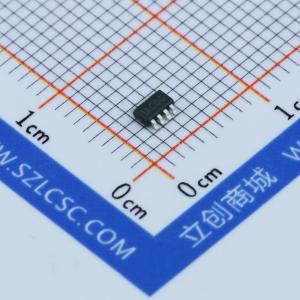

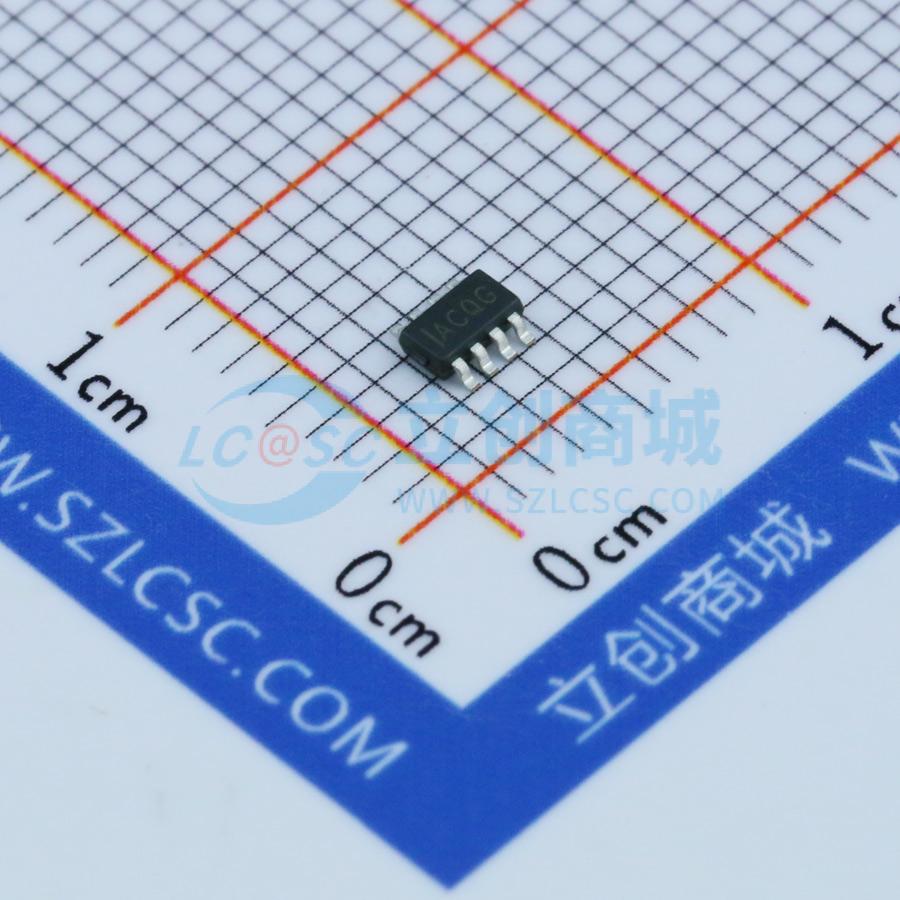

MP1497DJ-LF-Z
高效率3A 16V 500kHz同步降压转换器
SMT扩展库PCB免费打样
- 描述
- MP1497是一款高频率、同步整流、降压开关模式转换器,内置内部功率MOSFET。它提供了一个非常紧凑的解决方案,可实现3A连续输出电流,具有出色的负载和线路调节能力,适用于宽输入电压范围。该器件具有固定的500kHz开关频率,支持外部时钟同步,具有过流保护、热关断等保护特性。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP1497DJ-LF-Z
- 商品编号
- C84830
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~16V | |
| 输出电压 | 800mV~13V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP1497是一款高频、同步整流降压型开关模式转换器，内置功率MOSFET。在宽输入电源范围内，它能以非常紧凑的方案实现3A连续输出电流，并具备出色的负载和线性调整率。MP1497采用同步模式工作，可在整个输出电流负载范围内实现更高效率。 电流模式操作可实现快速瞬态响应，并简化环路稳定设计。 保护功能包括过流保护、热关断和外部软启动控制。 MP1497仅需少量现成的外部元件，采用节省空间的8引脚TSOT23封装。
商品特性
- 4.5V至16V宽工作输入范围
- 80mΩ/30mΩ低RDS(ON)内部功率MOSFET
- 专有开关损耗降低技术
- 高效同步模式工作
- 固定500kHz开关频率
- 可与200kHz至2MHz外部时钟同步
- 外部可编程软启动
- 过流保护和打嗝模式
- 热关断
- 输出电压可从0.8V开始调节
- 采用8引脚TSOT-23封装
应用领域
- 笔记本电脑系统和I/O电源
- 数字机顶盒
- 平板电视和显示器
- 分布式电源系统
