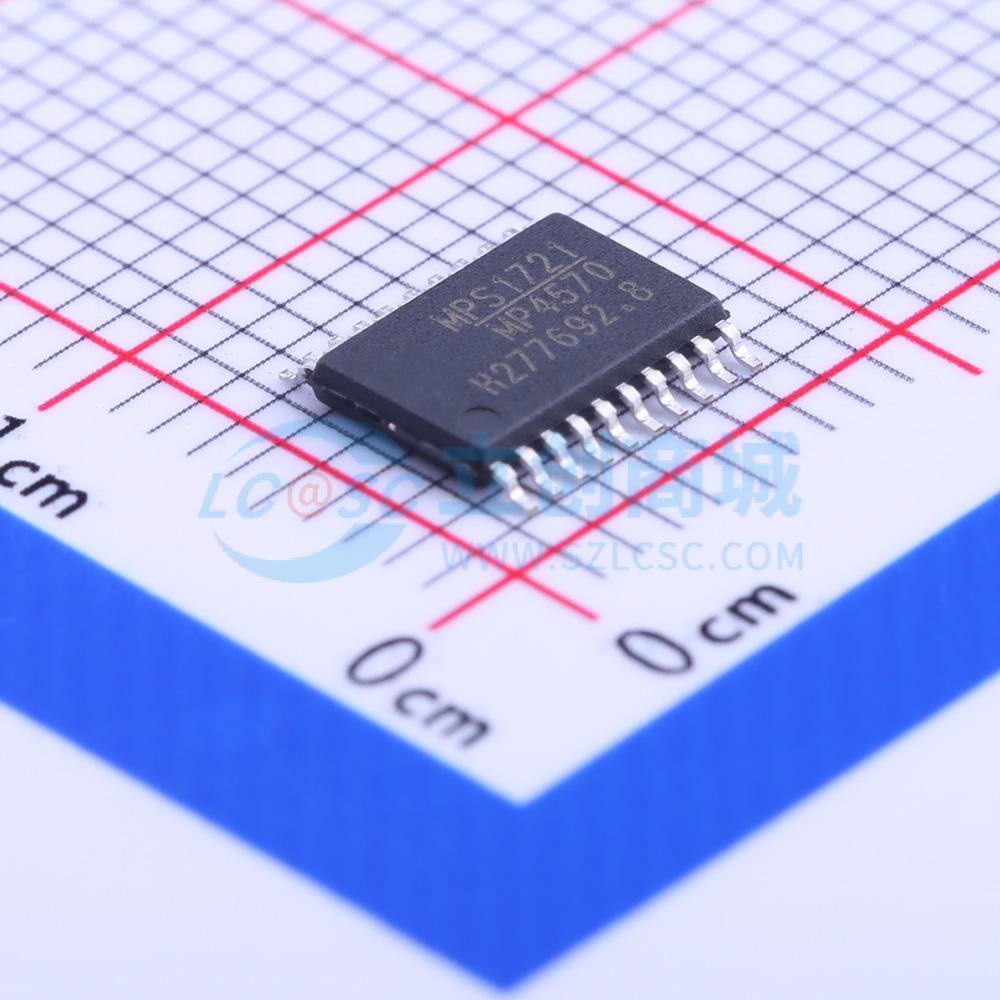

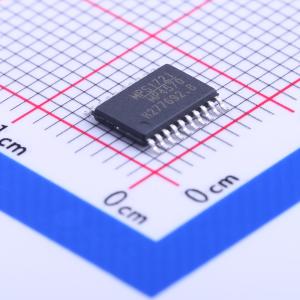

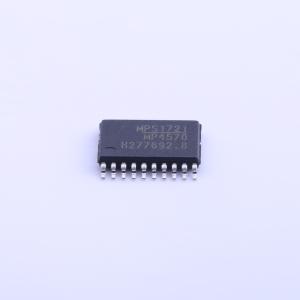

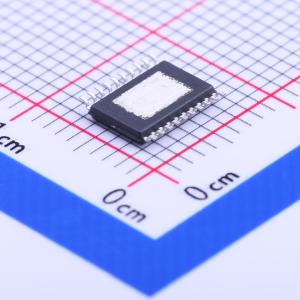

温馨提醒：图片仅供参考，商品以实物为准

MP4570GF-Z

3A, 4.5V-55V 输入，频率可编程，完全集成同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入30V以上，1A~3A(中电流)方案，MP4570 是一款频率可编程的同步降压转换器,具有集成的高侧和低侧功率MOSFET。它可以提供3A连续输出电流,并具有峰值电流控制模式,以实现优异的瞬态响应和效率性能。宽输入电压范围（4.5V至55V）适用于多种降压应用,包括工业、PoE、汽车和打印机等。
品牌名称: MPS(芯源)
商品型号: MP4570GF-Z
商品编号: C86311
商品封装: TSSOP-20-EP
包装方式: 编带
商品毛重: 0.444克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP4570是一款频率可编程降压开关转换器，集成了内部高端和低端功率MOSFET。它可提供3A连续输出电流，采用峰值电流控制，具有出色的瞬态响应和效率表现。 4.5V至55V的宽输入电压范围适用于各种降压应用，包括工业、以太网供电（PoE）、汽车和带有直流高压总线的打印机等应用。 MP4570采用峰值电流模式控制来调节输出电压。该芯片通过谷值电流检测提供过流保护，以避免电流失控。此外，它还具备准确可靠的过压保护和自动恢复热保护功能。另外，还可选择外部软启动。使能和电源正常指示功能可方便地实现电源跟踪。为提高效率，当负载较轻时，MP4570会自动降低开关频率。同时，当检测到电感电流为零时，低端MOSFET将关闭以减少驱动损耗。MP4570还具有完全集成的解决方案，集成了高端和低端功率MOSFET。采用集成低端MOSFET的同步工作模式有助于降低传导损耗，也有利于减少外部元件占用空间并节省成本。 MP4570采用带外露焊盘的TSSOP - 20 EP封装。

商品特性

宽输入电压范围：4.5V至55V
内部高端和低端功率MOSFET导通电阻分别为90mΩ和70mΩ
峰值电流模式控制
可编程开关频率
输出电容无关稳定性
可选外部软启动
带谷值电流检测的过流保护（OCP）
支持外部同步时钟
过压保护（OVP）
输出短路时降低电流限制以实现更好的热性能
电源正常指示
热关断保护
采用TSSOP - 20 EP封装

应用领域

以太网供电（PoE）输入非隔离降压
工业电源系统
打印机和扫描仪
汽车电源系统
分布式电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~55V
	输出电压	-
	输出电流	3A
	开关频率	520kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	450uA
	开关管(内置/外置)	内置
	输出类型	可调
