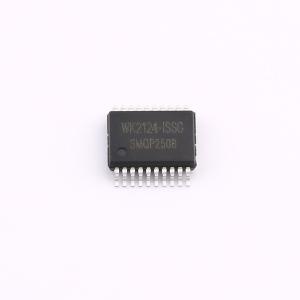

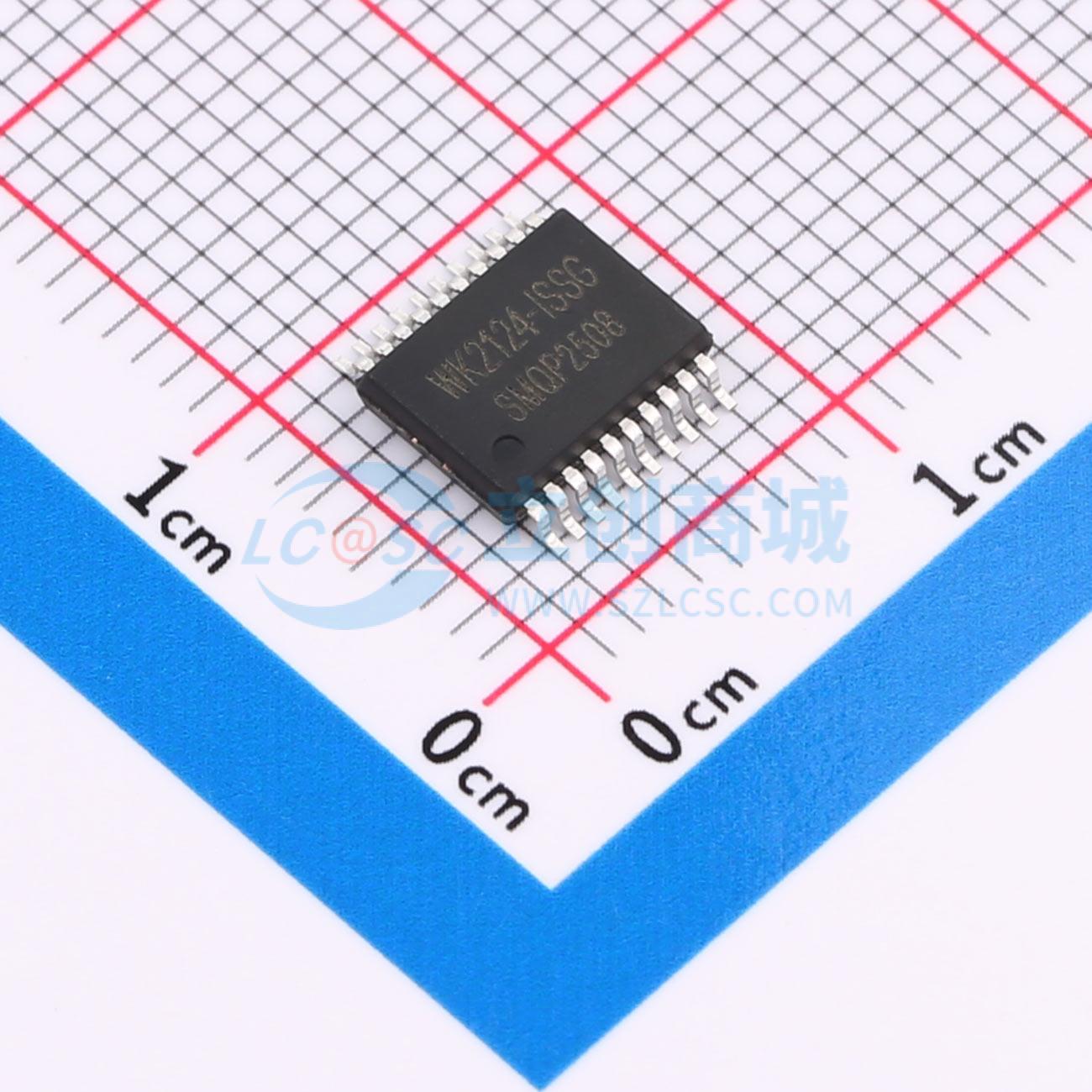

WK2124-ISSG
WK2124 SPI总线接口宽工作电压4通道256级FIFO的高速UART
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WK2124是SPI接口的4通道UART器件，最高可以提供2Mbps的通信速率。
- 品牌名称
- 成都为开
- 商品型号
- WK2124-ISSG
- 商品编号
- C86332
- 商品封装
- SSOP-20-208mil
- 包装方式
- 编带
- 商品毛重
- 0.209克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | SPI；UART | |
| 数据速率 | 2Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5V | |
| 工作温度 | -45℃~+85℃ |
商品概述
WK2124是SPI接口的4通道UART器件，实现SPI桥接/扩展4个增强功能串口（UART）的功能。 扩展的子通道的UART具备如下功能特点： 每个子通道UART的波特率、字长、校验格式可以独立设置，最高可以提供2Mbps的通信速率。 每个子通道可以独立设置工作在IrDA红外通信。 每个子通道具备收/发独立的256 BYTE FIFO，FIFO的中断可按用户需求进行编程触发点。 WK2124采用SSOP20绿色环保的无铅封装，可以工作在2.5~5.0V的宽工作电压范围，具备可配置自动休眠/唤醒功能。
商品特性
- 低功耗设计，可以配置自动休眠，自动唤醒模式（uS级唤醒）
- 超大硬件收发缓存，支持256级FIFO
- 宽工作电压设计，工作电压为2.5V~5.0V
- 精简的配置寄存器和控制字，操作简单可靠
- 提供工业级
- 高速CMOS工艺，子串口速率最高可达2Mbps@5V、1.5Mbps@3.3V、1Mbps@2.5V
- 采用符合绿色环保政策的SSOP20无铅封装
- 子通道串口独立配置，高速、灵活：每个子串口为全双工，每个子串口可以通过软件开启/关闭，波特率可以独立设置，子串口最高可以达到2M bit/s，每个子串口字符格式包括数据长度、停止位数、奇偶校验模式可以独立设置，完善的子串口状态查询功能，可以实现对单个子串口软件复位
- 每个子串口具备独立的256级发送FIFO，发送FIFO触发点可按用户需求进行编程
- 每个子串口具备独立的256接收FIFO，接收FIFO触发点可按用户需求进行编程
- 软件FIFO使能和清空
- FIFO状态和计数器输出
- 支持奇偶校验错，数据帧错误、溢出错误及Line-Break错误检测
- 支持起始位错误检测
- 具备子串口接收FIFO超时中断
- 支持Line-Break错误中断
- SPI总线接口，宽工作电压，4通道，256级FIFO的高速UART
- 内置符合SIR标准的IrDA红外收发编解码器，传输速度可达115.2K bit/s
- 最高速度10M bit/s
- 仅支持SPI从模式
- SPI模式0
- 支持最长256字节连续收发
应用领域
- 多串口服务器/多串口卡
- 工业/自动化现场RS-485控制
- 通过2G/3G/4G的无线数据传输
- 车载信息平台/车载GPS定位系统
- 远传自动抄表（AMR）系统
- POS/税控POS/金融机具
- DSP/嵌入式系统
