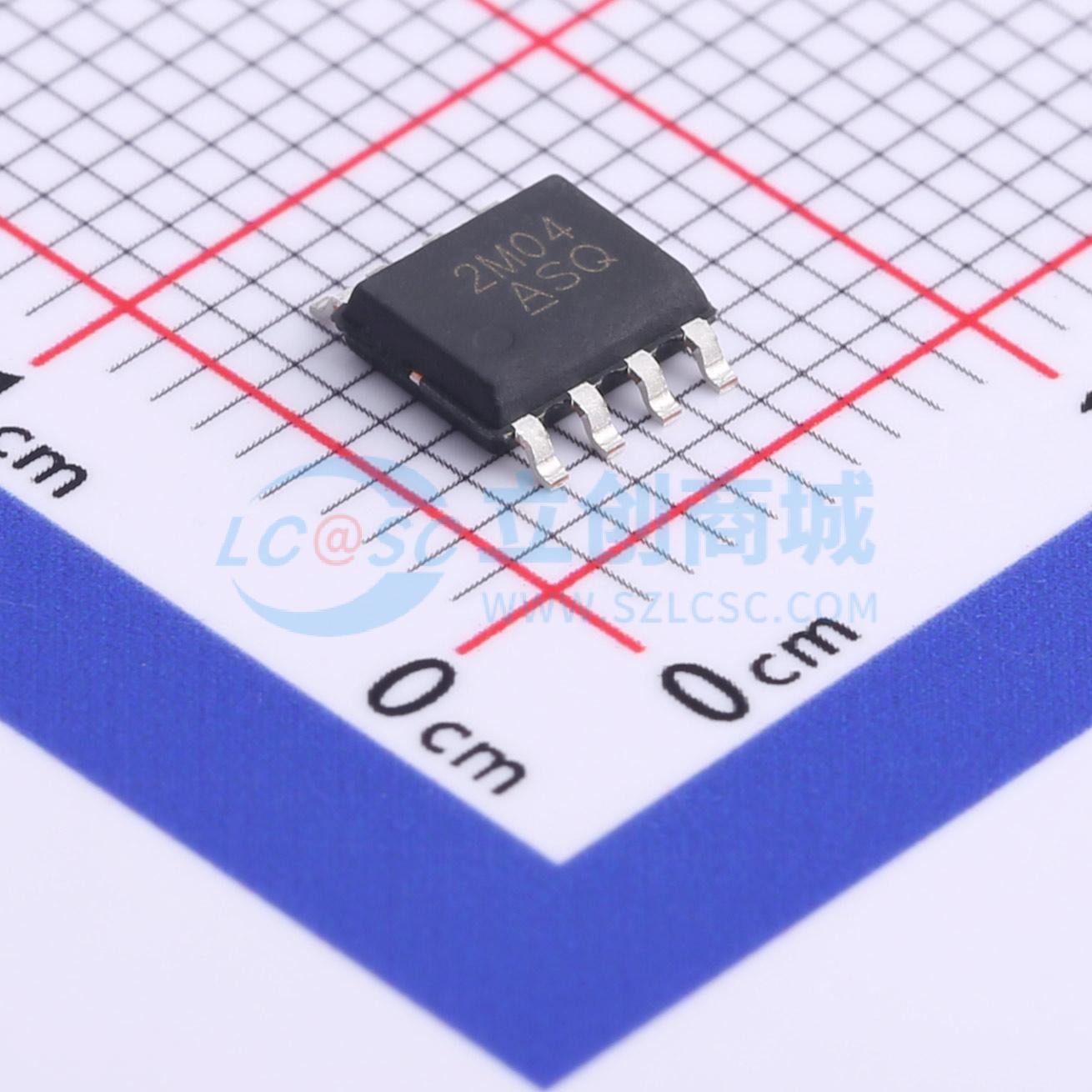

温馨提醒：图片仅供参考，商品以实物为准
WSP4620
1个N沟道+1个P沟道 耐压:30V 电流:8.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSP4620 是具有极高单元密度的高性能沟槽型 N 沟道和 P 沟道 MOSFET，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSP4620 符合 RoHS 标准和绿色产品要求，100% 通过 EAS 认证，具备全面的功能可靠性。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSP4620
- 商品编号
- C86340
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.209克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 8.8A | |
| 导通电阻(RDS(on)) | 18mΩ@10V；22mΩ@10V | |
| 耗散功率(Pd) | 3.5W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 6nC@4.5V | |
| 输入电容(Ciss) | 572pF@15V | |
| 反向传输电容(Crss) | 65pF@15V | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 配置 | - | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 81pF；134pF |
商品概述
WSP4620 是高性能的沟槽型 N 沟道和 P 沟道 MOSFET，具有极高的单元密度，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSP4620 符合 RoHS 标准和绿色产品要求，100% 保证具有抗雪崩能力（EAS），并通过了全功能可靠性认证。
商品特性
- 先进的高单元密度沟槽技术
- 超低栅极电荷
- 出色的 CdV/dt 效应抑制
- 100% 保证抗雪崩能力（EAS）
- 提供绿色环保器件
应用领域
- 用于移动电脑（MB）、笔记本电脑（NB）、超便携个人电脑（UMPC）、显卡（VGA）的高频负载点同步降压转换器
- 网络直流 - 直流电源系统
- 冷阴极荧光灯管（CCFL）背光源逆变器
