- 引脚图

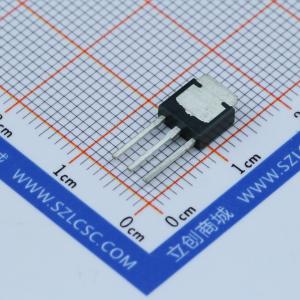

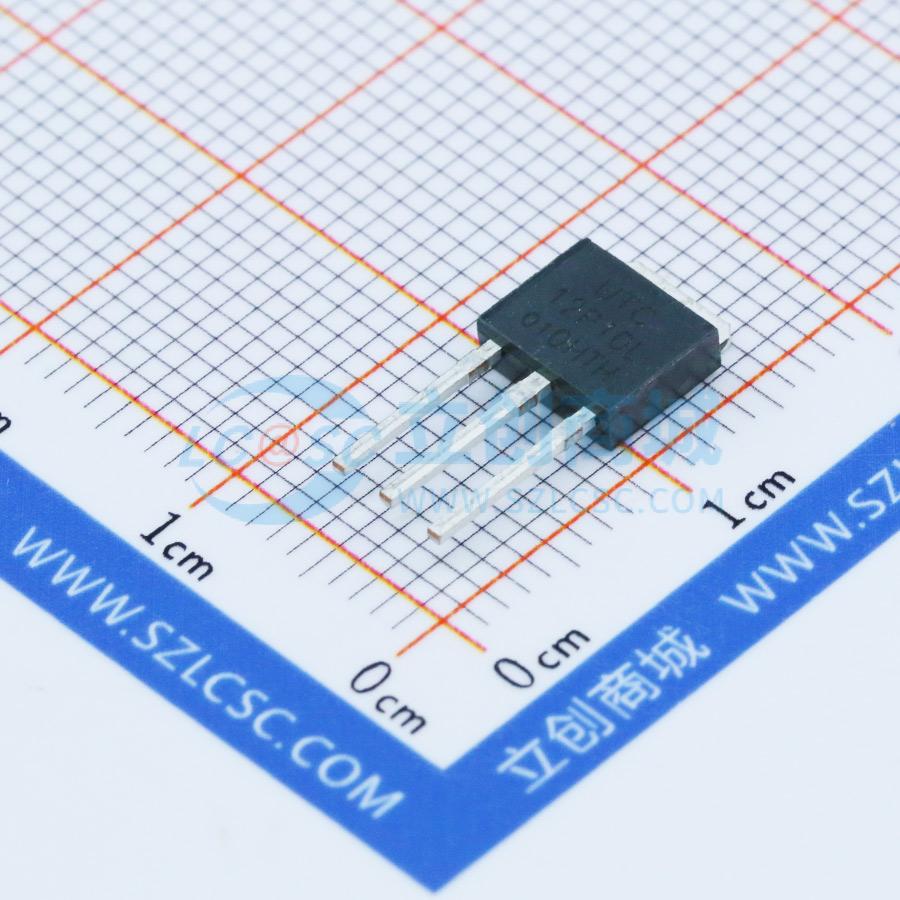

温馨提醒：图片仅供参考，商品以实物为准
12P10L-TM3-T
1个P沟道 耐压:100V 电流:9.4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- P沟道,-100V,-9.4A,290mΩ@-10V
- 品牌名称
- UTC(友顺)
- 商品型号
- 12P10L-TM3-T
- 商品编号
- C84859
- 商品封装
- TO-251D-3
- 包装方式
- 管装
- 商品毛重
- 0.596克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 9.4A | |
| 导通电阻(RDS(on)) | 290mΩ@10V | |
| 耗散功率(Pd) | 50W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 21nC | |
| 输入电容(Ciss) | 570pF | |
| 反向传输电容(Crss) | 30pF | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 115pF | |
| 栅极电压(Vgs) | ±30V |
商品概述
12P10采用先进的专有平面条形DMOS技术,可提供出色的RDS(ON)、低栅极电荷和低栅极电压下的工作性能。该器件适用于音频放大器、高效开关式DC/DC转换器和直流电机控制等低压应用。
商品特性
- 在VGS = -10V、ID = -4.7A时,RDS(ON) < 0.29Ω
- 低电容
- 低栅极电荷
- 快速开关能力
- 规定了雪崩能量
应用领域
-音频放大器-高效开关式DC/DC转换器-直流电机控制
