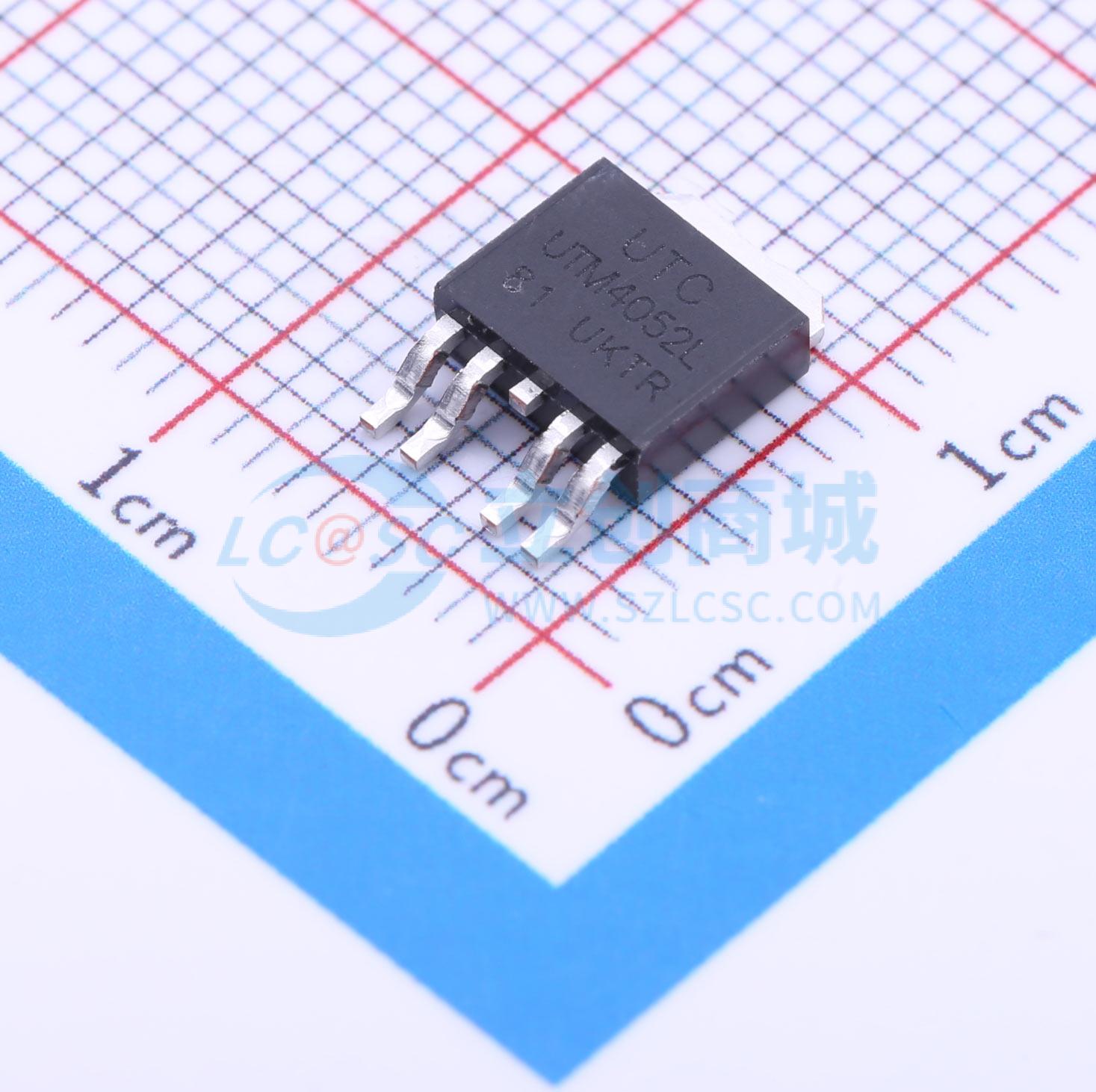

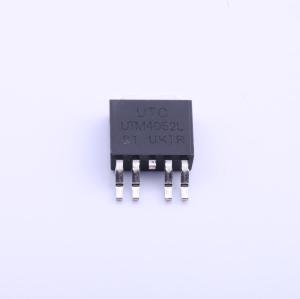

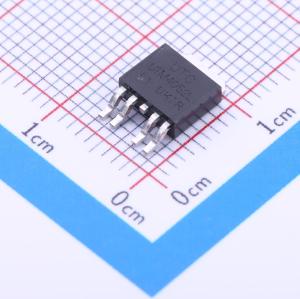

UTM4052L-TN4-T
UTM4052L-TN4-T
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N+P双沟道,40V/7.5A(-40V/-6A)
- 品牌名称
- UTC(友顺)
- 商品型号
- UTM4052L-TN4-T
- 商品编号
- C84902
- 商品封装
- TO-252-4
- 包装方式
- 编带
- 商品毛重
- 0.419克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 7.5A | |
| 导通电阻(RDS(on)) | 30mΩ@10V | |
| 耗散功率(Pd) | 25W | |
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 17nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 480pF | |
| 反向传输电容(Crss) | 50pF | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 70pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- N沟道:40V/7.5A
- RDS(ON) = 30 mΩ(典型值)@VGS = 10V
- RDS(ON) = 46 mΩ(典型值)@VGS = 5V
- P沟道:-40V/-6A
- RDS(ON) = 45 mΩ(典型值)@VGS = -10V
- RDS(ON) = 52 mΩ(典型值)@VGS = -5V
- 超高密度单元设计
- 可靠且耐用
