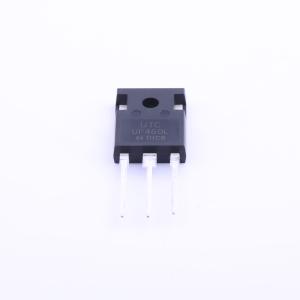

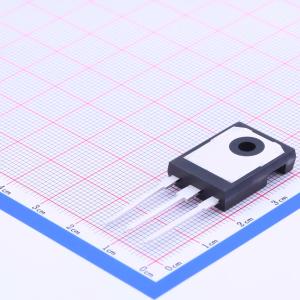

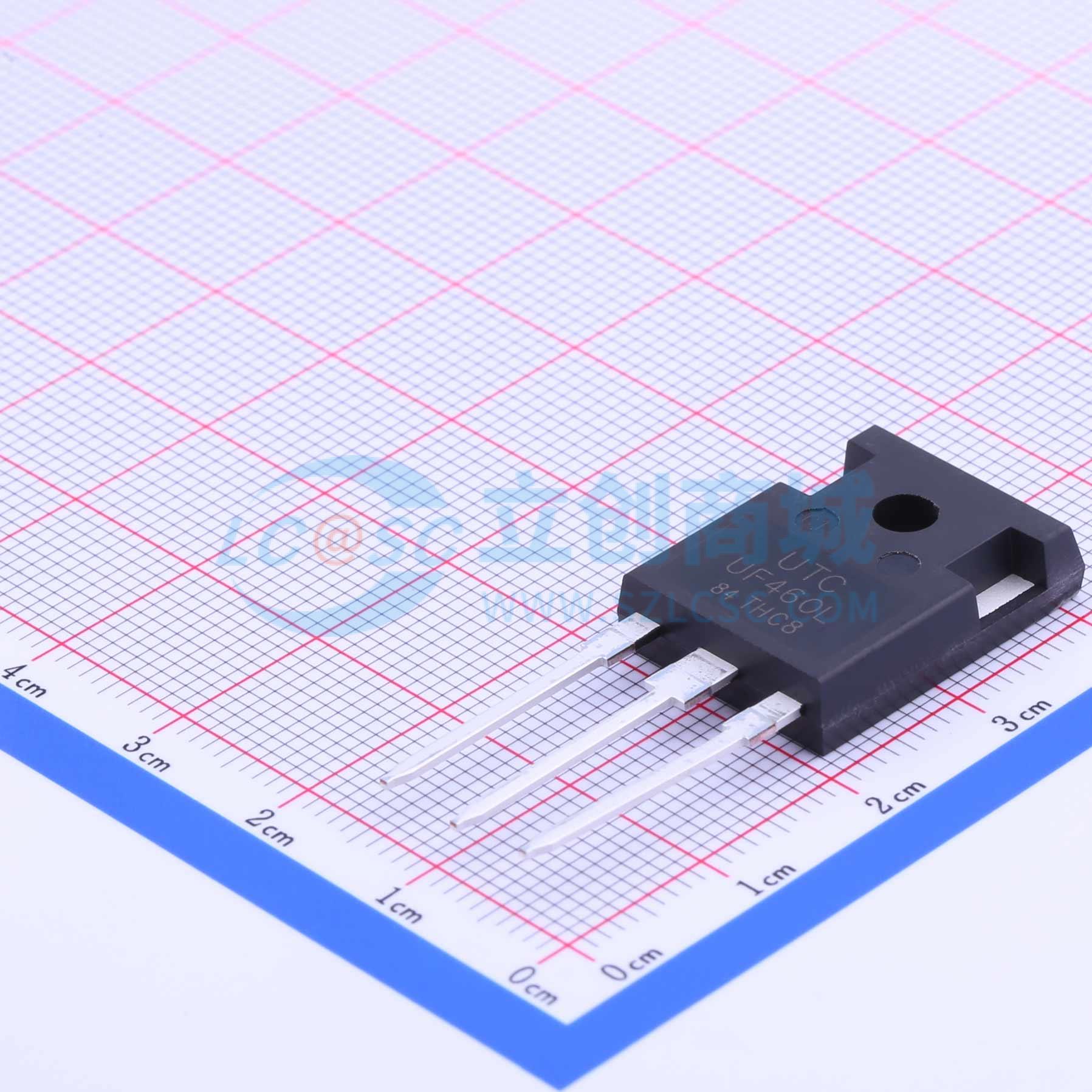

温馨提醒：图片仅供参考，商品以实物为准
UF460L-T47-T
1个N沟道 耐压:500V 电流:21A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,500V,21A,310mΩ@10V
- 品牌名称
- UTC(友顺)
- 商品型号
- UF460L-T47-T
- 商品编号
- C85222
- 商品封装
- TO-247AC-3
- 包装方式
- 管装
- 商品毛重
- 9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 21A | |
| 导通电阻(RDS(on)) | 270mΩ@10V,14A | |
| 耗散功率(Pd) | 190W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 190nC@10V | |
| 输入电容(Ciss) | 4.3nF | |
| 反向传输电容(Crss) | 250pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1nF |
商品概述
UF460采用先进的UTC技术，可提供出色的RDS(ON)、低栅极电荷，并能在低栅极电压下工作。该器件适用于负载开关、PWM应用、电机控制、逆变器、斩波器、音频放大器和高能脉冲电路。
商品特性
- 在VGS = 10 V、ID = 21 A条件下，RDS(ON) = 310 mΩ
- 超低栅极电荷（最大值190 nC）
- 低反向传输电容（CRSS典型值为250 pF）
- 快速开关能力
- 规定了雪崩能量
- 改善了dv/dt能力
应用领域
- 负载开关
- PWM应用
- 电机控制
- 逆变器
- 斩波器
- 音频放大器
- 高能脉冲电路
