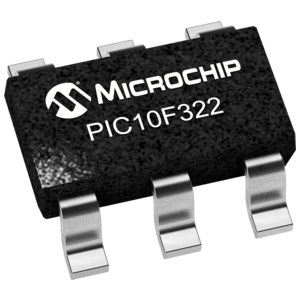

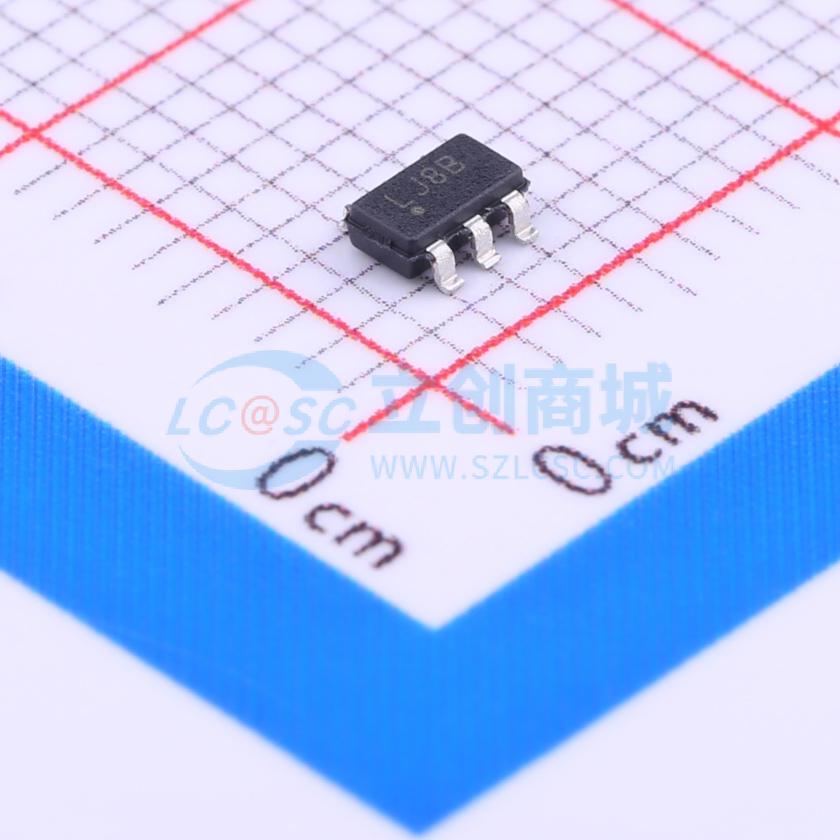

PIC10F322T-I/OT

高性能 RISC CPU：
? 只需要学习 35 条指令：
- 除了跳转指令以外，所有的指令都是单周期的
? 工作速度：
- DC – 16 MHz 的时钟输入
- DC – 250 ns 指令周期
? 最多 512 字的闪存程序存储器
? 64 字节数据存储器
? 8 级深硬件堆栈
? 中断功能
? 处理器对程序存储器的自写 / 读访问
? 引脚布局与其他 6 引脚 PIC10FXXX 单片机兼容
单片机的特性：
? 低功耗 16 MHz 内部振荡器：
- 软件可选频率范围是 31 kHz 到 16 MHz
- 出厂时校准为 ? 1% （典型值）
? 宽工作电压范围：
- 1.8V 至 3.6V （ PIC10LF320/322）
- 2.3V 至 5.5V （ PIC10F320/322）
? 上电复位 （ Power-on Reset， POR）
? 上电延时定时器 （ Power-up Timer， PWRT）
? 欠压复位 （ Brown-out Reset， BOR）
? 超低功耗休眠稳压器
? 扩展型看门狗定时器 （ Watchdog Timer， WDT）
? 可编程代码保护
? 节能的休眠模式
? 可选振荡器选项 （ EC 模式或内部振荡器）
? 通过两个引脚进行在线串行编程 （ In-Circuit
Serial Programming? ， ICSP?）
? 在线调试器支持
? 固定参考电压 （ Fixed Voltage Reference，
FVR），具有 1.024V、 2.048V 和 4.096V （仅限
F 型器件）输出电平
? 集成温度指示器
? 闪存数据的保持时间为 40 年
低功耗特性 （ PIC10LF320/322）：
? 待机电流：
- 1.8V 时为 20 nA （典型值）
? 工作电流：
- 1 MHz、 1.8V 时为 25 ?A （典型值）
? 看门狗定时器电流：
- 1.8V 时为 500 nA （典型值）
外设特性：
? 4 个 I/O 引脚：
- 1 个仅用作输入的引脚
- 高拉 / 灌电流可直接驱动 LED
- 独立的可选弱上拉
- 电平变化中断
? Timer0：带 8 位可编程预分频器的 8 位定时器 / 计
数器
? Timer2：带 8 位周期寄存器、预分频器和后分频
器的 8 位定时器 / 计数器
? 两个 PWM 模块：
- 10 位 PWM，最高频率为 16 kHz
- 合并为单个 2 相输出
? A/D 转换器：
- 8 位分辨率和 3 路通道
? 可配置逻辑单元 （ Configurable Logic Cell，
CLC） ：
- 8 个可选输入信号源
- 每个模块有两个输入
- 软件可选择的逻辑功能包括： AND/OR/XOR/
D 触发器 /D 锁存器 /SR/JK
- 外部或内部输入 / 输出
- 可在休眠期间工作
? 数控振荡器 （ Numerically Controlled Oscillator，
NCO） ：
- 20 位累加器
- 16 位递增值
- 线性频率控制
- 高速时钟输入
- 可选输出模式
- 固定占空比 （ Fixed Duty Cycle， FDC）
- 脉冲频率 （ Pulse Frequency ， PF）模式
? 互补波形发生器 （ Complementary Waveform
Generator， CWG）：
- 可选下降沿和上升沿死区控制
- 极性控制
- 2 个自动关闭源
- 多个输入源： PWM、 CLC 和 NCO
