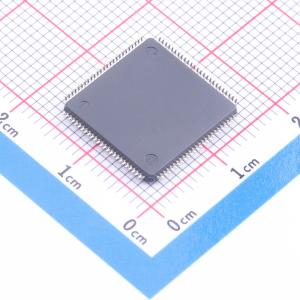

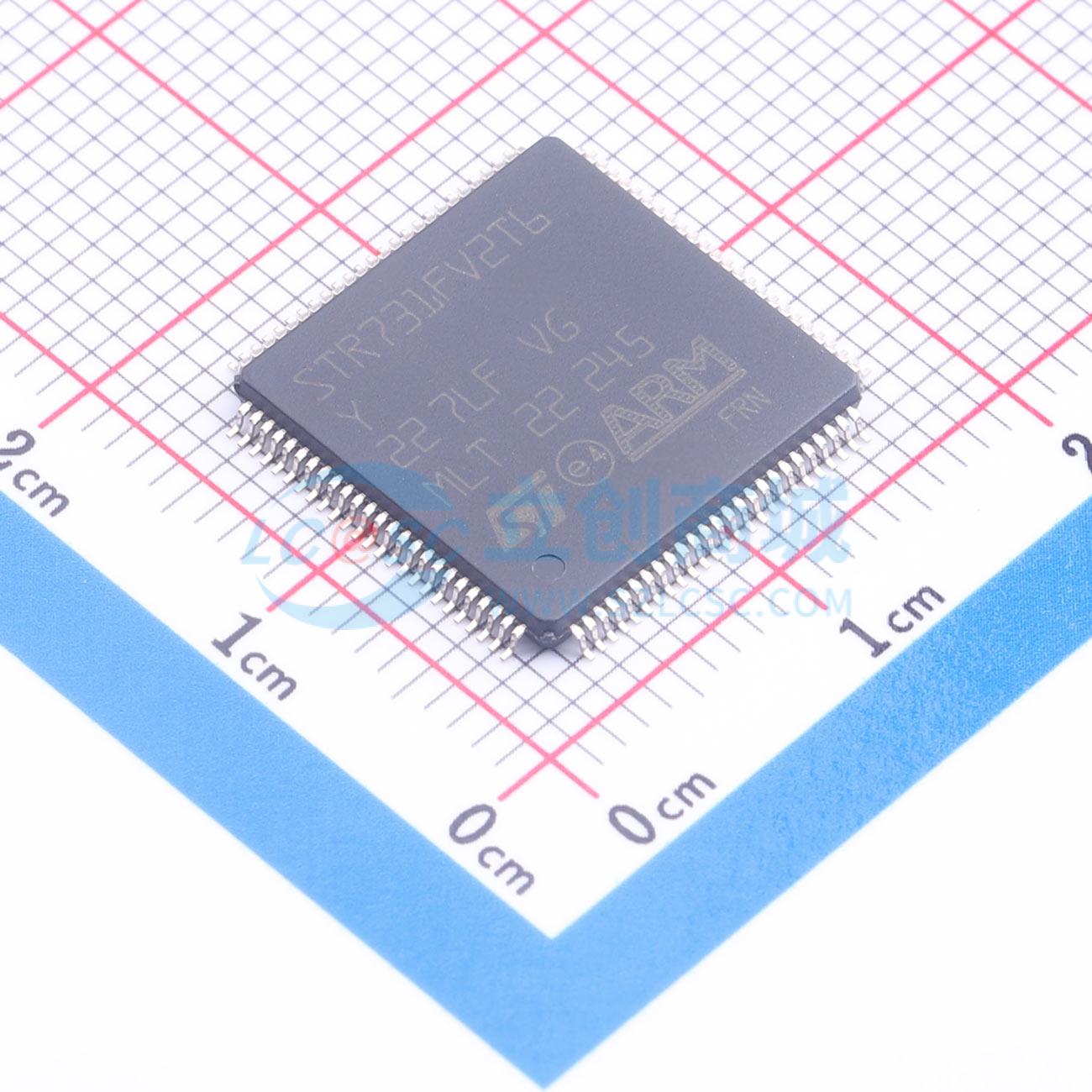

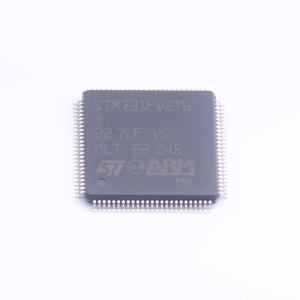

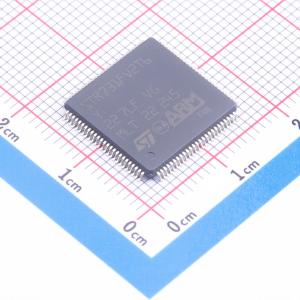

STR731FV2T6
带闪存的ARM7TDMI 32位MCU，3个CAN接口、4个UART接口、20个定时器、ADC、12个通信接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ARM内核与嵌入式闪存和RAM相结合，将高性能ARM7TDMI CPU与广泛的外设功能和增强的I/O能力相结合。所有设备都具有片上高速单电压闪存和高速RAM，与所有ARM工具和软件兼容。广泛的工具支持，意法半导体基于ARM内核的32位微控制器由一系列高端和低成本开发工具支持，以满足应用开发者的需求。开发包系列包括第三方解决方案，配有图形开发环境和具有JTAG应用接口的在线仿真器/编程器，支持一系列嵌入式操作系统，还有几种免版税的操作系统可供使用。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STR731FV2T6
- 商品编号
- C85287
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 2.992克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM7TDMI | |
| CPU最大主频 | 36MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 16KB | |
| EEPROM容量 | - |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 72 | |
| ADC(位数) | 10bit | |
| DAC(位数) | - | |
| 振荡器类型 | 内置 | |
| 工作电压 | 4.5V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 欠压检测(BOR/LVD/LVR/LVI)；日历功能；看门狗复位；内置通用定时器；集成LDO |
商品概述
STR73xF系列结合高性能ARM7TDMI CPU，具备丰富的外设功能和增强的I/O能力。所有设备均配备片上高速单电压Flash内存和高速RAM，兼容所有ARM工具和软件。该系列提供三种封装选择：TQFP100、TQFP144和LFBGA144。TQFP144和LFBGA144版本具备全套功能，100引脚版本的定时器、I/O和ADC通道数量较少。系列包含带CAN和不带CAN的版本。Flash程序内存采用32位宽存储单元，可用于存储代码和数据常量，CPU访问时在36MHz下零等待状态。
商品特性
- 核心：ARM7TDMI 32位RISC CPU，36MHz下可达32 MIPS
- 内存：最多256KB Flash程序内存（10000次循环 endurance，85℃下数据保留20年），16KB RAM
- 时钟、复位和电源管理：4.5-5.5V应用电源和I/O，嵌入式1.8V核心电源调节器；外部4-8MHz晶体或陶瓷谐振器驱动的嵌入式振荡器；内部PLL支持最高36MHz CPU频率；软件可配置的32kHz或2MHz内部RC振荡器（用于快速启动和备份时钟）；实时时钟（时钟日历功能）；内部RC驱动的唤醒定时器（从STOP模式唤醒）；5种省电模式（SLOW、WFI、LPWFI、STOP和HALT模式）
- 嵌套中断控制器：多向量快速中断处理；64个可屏蔽IRQ（64个向量，16个优先级）；2个可屏蔽FIQ源；16个外部中断，最多32条唤醒线
- I/O端口：最多112个多功能双向I/O（72/112个）
- DMA：4个DMA控制器，每个4通道
- 定时器：16位看门狗定时器（WDG）；6/10个16位定时器（TIM，每个含2个输入捕获、2个输出比较、PWM和脉冲计数器模式）；6个16位PWM模块；3个16位时基定时器（带8位预分频器）
- 通信接口：12个通信接口，包括2个I2C接口、4个UART异步串行接口、3个BSPI同步串行接口、最多3个CAN接口（2.0B Active）
- ADC：10位A/D转换器，12/16通道，转换时间最小3μs，范围0至5V
- 开发工具支持：JTAG接口
