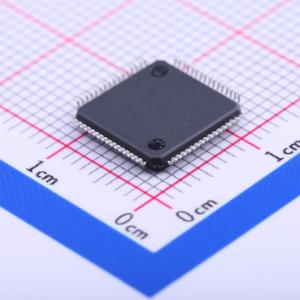

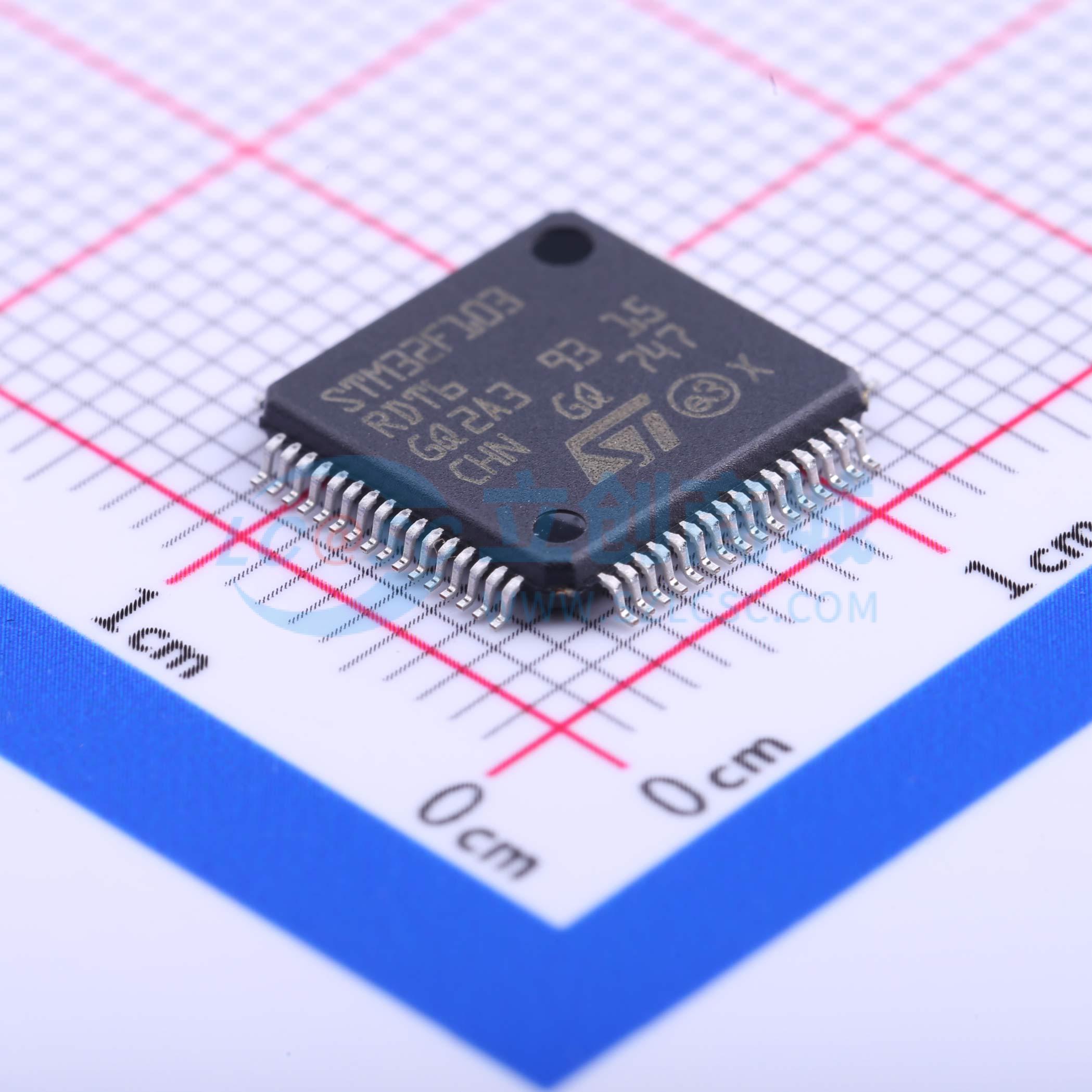

STM32F103RDT6
主流增强型ARM Cortex-M3 MCU，具有384 KB Flash、72 MHz CPU、电机控制、USB和CAN
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：核心：ARM 32位Cortex™-M3 CPU，最高频率72 MHz，在0等待状态内存访问时性能为1.25 DMIPS/MHz（Dhrystone 2.1），单周期乘法和硬件除法。 256至512 Kbytes的闪存，高达64 Kbytes的SRAM。 灵活的静态内存控制器，带有4个片选，支持Compact Flash、SRAM、PSRAM、NOR和NAND内存。 LCD并行接口，8080/6800模式。 时钟、复位和电源管理：2.0至3.6 V应用电源和I/O，POR、PDR和可编程电压检测器（PVD），4至16 MHz晶体振荡器，内部8 MHz工厂校准RC，内部40 kHz带校准的RC，32 kHz带校准的RTC振荡器。 睡眠、停止和待机模式，VBAT为RTC和备份寄存器供电
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F103RDT6
- 商品编号
- C88435
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.913克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M3 | |
| CPU最大主频 | 72MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 384KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 64KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 51 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
高密度性能系列基于ARM的32位MCU，具有256至512KB Flash、USB、CAN、11个定时器、3个ADC和13个通信接口。
商品特性
- 核心：ARM 32位Cortex-M3 CPU，最高频率72MHz，0等待状态内存访问时性能为1.25 DMIPS/MHz（Dhrystone 2.1），支持单周期乘法和硬件除法
- 内存：256至512KB Flash内存，最多64KB SRAM；灵活静态内存控制器（4个片选，支持Compact Flash、SRAM、PSRAM、NOR和NAND内存）；LCD并行接口（8080/6800模式）
- 时钟、复位和电源管理：应用电源和I/O电压范围2.0至3.6V；支持POR、PDR和可编程电压检测器（PVD）；4至16MHz晶体振荡器，内部8MHz工厂校准RC，内部40kHz带校准RC，32kHz RTC振荡器带校准
- 低功耗：支持睡眠、停止和待机模式；VBAT电源用于RTC和备份寄存器
- 模拟功能：3个12位、1微秒ADC（最多21通道，转换范围0至3.6V，支持三采样保持和温度传感器）；2个12位DAC
- DMA：12通道DMA控制器，支持定时器、ADC、DAC、SDIO、I2S、SPI、I2C和USART
- 调试模式：串行线调试（SWD）和JTAG接口；Cortex-M3嵌入式跟踪宏单元
- 封装：提供LQFP64（10×10mm）、LQFP100（14×14mm）、LQFP144（20×20mm）、WLCSP64、LFBGA100（10×10mm）、LFBGA144（10×10mm）封装
- I/O端口：最多112个快速I/O端口，51/80/112个I/O可映射到16个外部中断向量，几乎所有I/O耐受5V
- 定时器：最多11个定时器，包括最多4个16位定时器（带IC/OC/PWM或脉冲计数器、正交编码器输入）、2个16位电机控制PWM定时器（带死区生成和紧急停止）、2个看门狗定时器（独立和窗口）、SysTick定时器（24位向下计数器）、2个16位基本定时器（驱动DAC）
- 通信接口：最多13个通信接口，包括最多2个I2C接口（SMBus/PMBus）、最多5个USART（ISO7816接口、LIN、IrDA能力、调制解调器控制）、最多3个SPI（18Mbit/s，2个复用I2S接口）、CAN接口（2.0B Active）、USB 2.0全速接口、SDIO接口
- 其他：CRC计算单元，96位ID，ECOPACK封装
