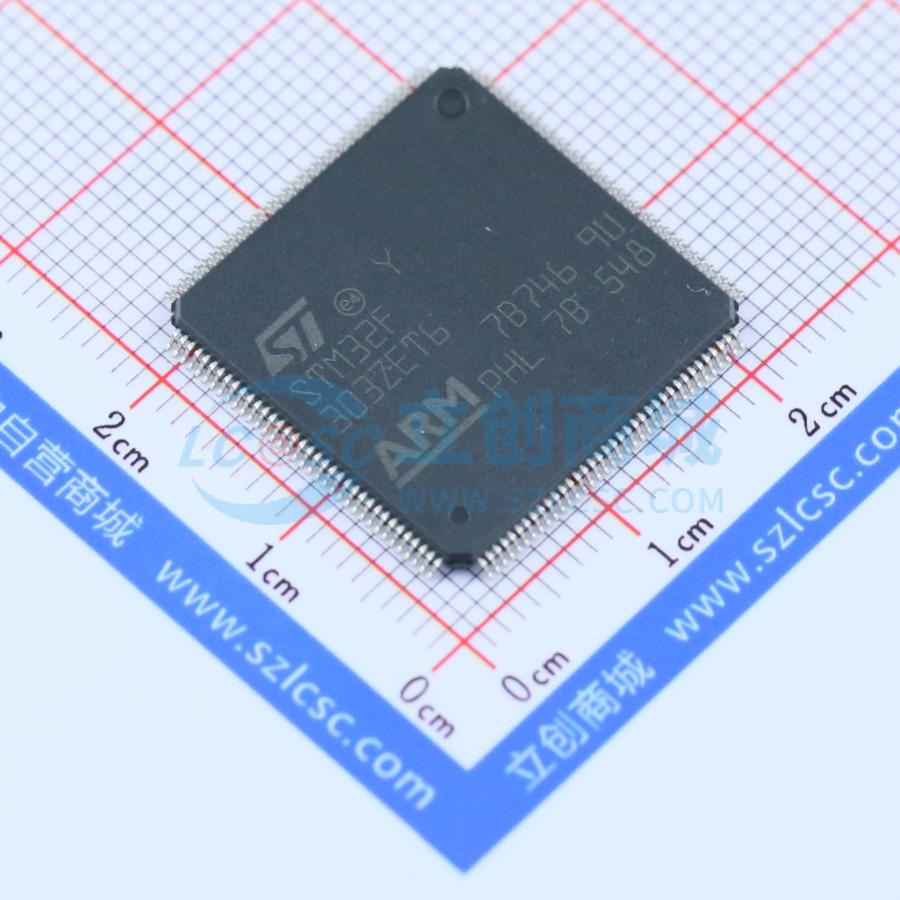

STM32F303ZET6

带DSP和FPU的主流混合信号ARM Cortex-M4 MCU，具有512 KB Flash、72 MHz CPU、MPU、CCM、5 Msps 12位ADC、PGA和比较器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 特性：核心：ARM Cortex-M4 32位CPU，带有72 MHz FPU、单周期乘法和硬件除法、90 DMIPS（来自CCM）、DSP指令和MPU（内存保护单元）。 VDD、VDA电压范围：2.0V至3.6V。高达512 Kbytes的闪存，64 Kbytes的SRAM，前32 Kbytes实现硬件奇偶校验。常规增强器：指令和数据总线上16 Kbytes的SRAM，带硬件奇偶校验（CCM）。用于静态存储器的灵活内存控制器（FSMC），带有四个片选。 CRC计算单元。上电/掉电复位（POR/PDR）。可编程电压检测器（PVD）
品牌名称: ST(意法半导体)
商品型号: STM32F303ZET6
商品编号: C88450
商品封装: LQFP-144(20x20)
包装方式: 托盘
商品毛重: 3.4克(g)

商品参数

商品概述

这是一款基于ARM® Cortex®-M4的32位微控制器（MCU），集成浮点运算单元（FPU），最高配备512KB Flash存储器、80KB SRAM，支持灵活静态存储器控制器（FSMC）、4个模数转换器（ADC）、2个数模转换器（DAC）通道、7个比较器和4个运算放大器，工作电压范围为2.0V至3.6V。

商品特性

ARM® Cortex®-M4 32位CPU，带72 MHz FPU，单周期乘法和硬件除法，90 DMIPS（来自CCM），DSP指令和内存保护单元（MPU）
工作电压范围（VDD、VDDA）：2.0V至3.6V
存储器配置：最高512KB Flash存储器；64KB SRAM（前32KB支持硬件奇偶校验）；16KB SRAM（位于指令和数据总线，支持硬件奇偶校验，CCM）；灵活静态存储器控制器（FSMC）支持4个片选
具备CRC计算单元
复位和电源管理功能：上电/掉电复位（POR/PDR）、可编程电压检测器（PVD）、低功耗模式（睡眠、停止、待机）、VBAT电源支持RTC和备份寄存器
时钟管理：4至32 MHz晶体振荡器、32 kHz RTC振荡器（带校准）、内部8 MHz RC振荡器（可选×16 PLL）、内部40 kHz振荡器
最多115个快速I/O，所有可映射到外部中断向量，部分支持5V容忍
12通道DMA控制器
4个ADC（0.20 µs转换速度，最多40通道），可选分辨率12/10/8/6位，转换范围0至3.6V，独立模拟电源2.0至3.6V
支持多种封装：LQFP64（10×10 mm）、LQFP100（14×14 mm）、LQFP144（20×20 mm）、UFBGA100（7×7 mm）、WLCSP100（4.775×5.041 mm）
2个12位DAC通道，模拟电源2.4至3.6V
7个超快速轨到轨模拟比较器，模拟电源2.0至3.6V
4个运算放大器（可用于PGA模式，所有端子可访问），模拟电源2.4至3.6V
最多24个电容传感通道，支持触摸键、线性和旋转触摸传感器
最多14个定时器：含32位定时器、16位高级控制定时器、看门狗定时器、SysTick定时器等
日历RTC（带闹钟，支持从停止/待机模式周期性唤醒）
多种通信接口：CAN 2.0B Active、I2C快速模式增强版、USART/UART、SPI/I2S、USB 2.0全速（支持LPM）、红外发射器
调试接口：SWD、带FPU ETM的Cortex®-M4、JTAG
96位ID

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M4
	CPU最大主频	72MHz
	CPU位数	32 Bit
	程序存储容量	512KB
	程序存储器类型	FLASH
	RAM容量	80KB

	属性	参数值
	EEPROM容量	-
	I/O数量	115
	ADC(位数)	12bit
	DAC(位数)	12bit
	振荡器类型	内置
	工作电压	2V~3.6V
	工作温度	-40℃~+85℃
