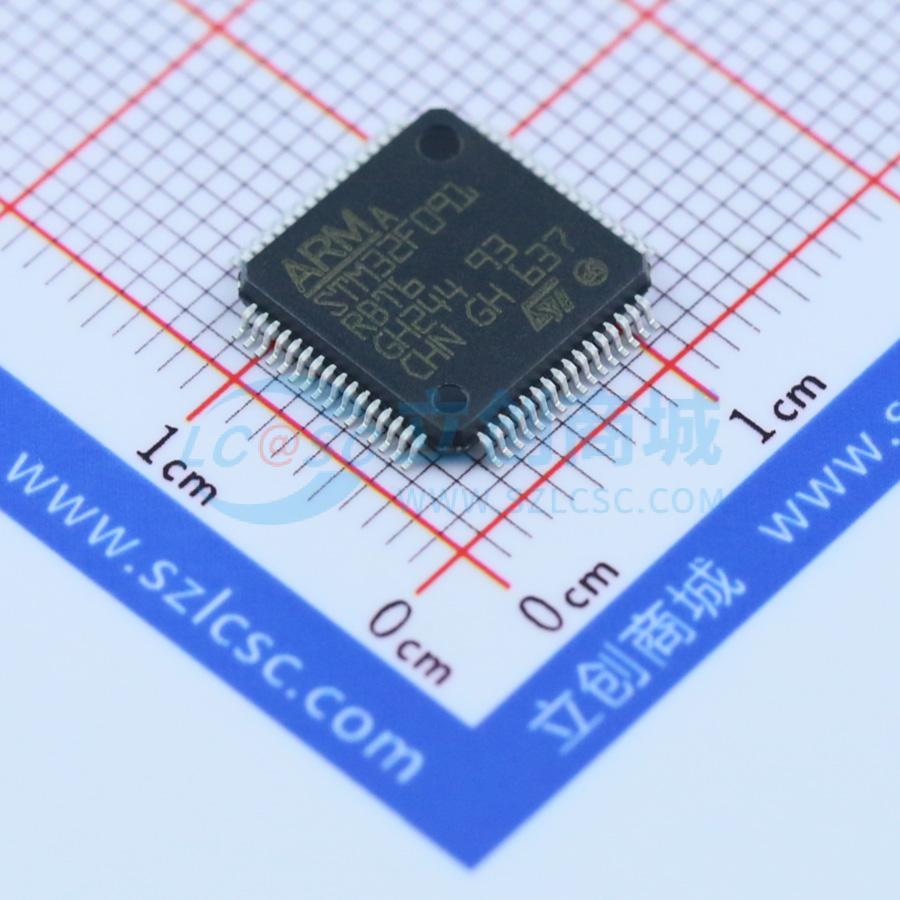

STM32F091RBT6
主流ARM Cortex-M0基本型系列MCU，具有128 KB Flash、48 MHz CPU、CAN和CEC功能
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F091RBT6
- 商品编号
- C89042
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.913克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0 | |
| CPU最大主频 | 48MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 32KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 52 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
基于ARM的32位微控制器（MCU），闪存容量最高达256KB，具备CAN、12个定时器、ADC、DAC及通信接口，工作电压范围为2.0V至3.6V。
商品特性
- 核心：ARM 32位Cortex-M0 CPU，频率最高48MHz
- 内存：128至256KB闪存，32KB带硬件奇偶校验的SRAM
- 具备CRC计算单元
- 复位与电源管理：数字及IO供电V_DD=2.0V至3.6V，模拟供电V_DDA=V_DD至3.6V，上电/掉电复位（POR/PDR），可编程电压检测器（PVD），低功耗模式（睡眠、停止、待机），VBAT供电用于RTC和备份寄存器
- 时钟管理：4至32MHz晶体振荡器，32kHz RTC振荡器（带校准），内部8MHz RC（带x6 PLL选项），内部40kHz RC振荡器，内部48MHz振荡器（基于外部同步自动微调）
- 最多88个快速IO：所有可映射到外部中断向量，最多69个IO具备5V容忍能力，19个IO具有独立供电VDDIO2
- 12通道DMA控制器
- 1个12位、1.0μs ADC（最多16通道）：转换范围0至3.6V，独立模拟供电2.4V至3.6V
- 1个12位DAC（2通道）
- 2个快速低功耗模拟比较器（带可编程输入和输出）
- 最多24个电容传感通道（用于触摸键、线性和旋转触摸传感器）
- 日历RTC（带闹钟和从停止/待机模式周期性唤醒功能）
- 12个定时器：1个16位高级控制定时器（6通道PWM输出），1个32位和7个16位定时器（最多4个IC/OC、OCN，可用于IR控制解码或DAC控制），独立和系统看门狗定时器，SysTick定时器
- 通信接口：2个I²C接口（支持快速模式Plus 1Mbit/s，带20mA电流 sink，其中1个支持SMBus/PMBus和唤醒），最多8个USART（支持主同步SPI和调制解调器控制，3个带ISO7816接口、LIN、IrDA、自动波特率检测和唤醒功能），2个SPI（18Mbit/s，4至16位可编程帧，复用I2S接口），CAN接口
- HDMI CEC唤醒（头部接收时）
- 串行线调试（SWD）
- 96位ID
- 所有封装为ECOPACK®2
- 封装类型：LQFP100（14x14mm）、LQFP64（10x10mm）、LQFP48（7x7mm）、UFQFPN48（7x7mm）、UFBGA100（7x7mm）、UFBGA64（5x5mm）、WLCSP64（3.3x3.6mm）
