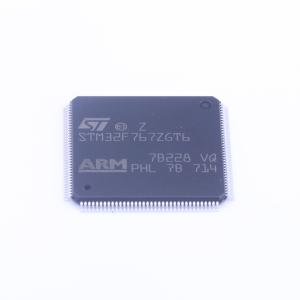

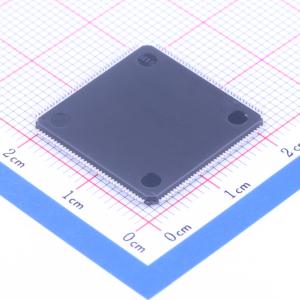

STM32F767ZGT6实物图
STM32F767ZGT6商品缩略图
STM32F767ZGT6商品缩略图
STM32F767ZGT6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32F767ZGT6

环保标识
  • 带DSP和FPU的高性能ARM Cortex-M7 MCU,具有1 MB Flash、216 MHz CPU、ART加速器、一级缓存、SDRAM、TFT、JPEG编解码器和DFSDM

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    带DSP和FPU的高性能ARM Cortex-M7 MCU,具有1 MB Flash、216 MHz CPU、ART加速器、一级缓存、SDRAM、TFT、JPEG编解码器和DFSDM

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32F767ZGT6
  • 商品编号

    C91685
  • 商品封装

    LQFP-144(20x20)
  • 包装方式

    托盘

  • 商品毛重

    3.4克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M系列
CPU最大主频216MHz
程序存储容量1MB
程序存储器类型FLASH
属性参数值
GPIO端口数量114
ADC(位数)12bit
DAC(位数)12bit
工作电压范围1.7V~3.6V
应用领域-
详细信息
  • 特性

技术规格摘要

描述的处理器是一款先进的32位ARM Cortex-M7 CPU,配备了专为高性能嵌入式系统设计的自有技术。关键特性包括:

CPU与架构

  • 处理器类型:32位ARM Cortex-M7 CPU,带有数据处理浮点单元(DPFPU)和算术逻辑单元(ALU)。
  • 性能:最大可执行2.14 DMIPS/MHz(Dhrystone 2.1)下的462 DMIPS,支持数字信号处理(DSP)指令。
  • 缓存:16Kbytes的指令/数据缓存(I/D缓存),优化了从嵌入式闪存和外部存储器的执行。

内存

  • 主内存:最高可达2Mbytes的闪存内存,分为两组以实现高效的读取的同时写入操作。
  • SRAM:包含:
    • 128Kbytes的关键实时数据TCM RAM。
    • 16Kbytes的关键实时例行程序指令TCM RAM。
    • 4Kbytes的关键数据保留备份SRAM。

外部内存控制器

  • 支持灵活的外部内存控制器,具有32位数据总线,用于与各种类型的内存接口,包括:
    • SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND存储器。

图形与多媒体

  • 图形加速:双模式Quad-SPI图形Chrom-ART加速器(DMA2D)增强了图形用户界面的能力。
  • 图像处理:硬件JPEG编解码器,高效地处理图像压缩和解压缩。
  • 显示支持:支持高达XGA分辨率的LCD-TFT控制器以及MIPI DSI主机控制器,适用于高清显示。

时钟、复位与电源管理

  • 电源供应:在1.7V到3.6V之间运行,具备POR(上电复位)、PDR(断电复位)、PVD(电压检测)和BOR(欠压复位)功能。
  • 时钟源:包括4至26MHz的晶体振荡器、16MHz工厂校准的RC振荡器和32kHz振荡器,用于RTC(实时钟)功能。

电源管理

  • 提供睡眠、停止和待机模式,实现节能操作。
  • 支持VBAT(电池)供电,用于RTC和备份寄存器。

模拟与混合信号

  • ADC:具有3×12位、2.4 MSPS的模拟到数字转换器,最多24个通道和sigma delta调制器的数字滤波器。
  • DAC:包含2×12位数字到模拟转换器。
  • 通用DMA:16流DMA控制器,具有FIFO和支持突发传输,提高了数据传输效率。

计时器

  • 提供多达18个计时器,包括16位和32位计时器,具有多种输入/输出配置,所有计时器均可运行至216MHz。

看门狗计时器:两个看门狗确保系统的稳定性和可靠性。

调试

  • 接口:支持SWD(串行线调试)和JTAG(联合测试行动组)用于调试和开发。

通信

  • USB:提供全速和高速接口,用于设备、主机和OTG(即插即用)功能。
  • 以太网:10/100以太网MAC,支持IEEE 1588v2。
  • 音频接口:最高至8位摄像头接口,速度可达54 Mbyte/s。
  • 其他接口:最多4个I2C、4个USART/UART、6个SPI、2个SAI、3个CAN和2个SDMMCs。

高级连接性

  • HDMI-CEC:用于HDMI消费者电子控制的接口。
  • MDIO从属接口:用于通过媒体直接接口管理网络设备。

安全与独特功能

  • 随机数生成器:用于加密应用的真正随机数生成器。
  • RTC:秒级精度的精确时间保持。
  • 唯一ID:96位标识符用于设备识别。

此处理器设计用于需要高性能、高级图形和多媒体处理、强大的通信能力和强大安全功能的应用,适用于广泛的嵌入式系统。

应用手册
ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN3154 STM32™ 自举程序中使用的 CAN 协议 3.1(中文) 查看详情 ST(意法半导体)_AN5020 用于STM32 MCU的数字照相机接口(DCMI) 1.0(中文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_AN4661 STM32F74xxx/STM32F75xxx 硬件开发入门 5.0(中文) 查看详情 ST(意法半导体)_AN4990 适用于STM32微控制器的ΣΔ数字接口入门 1.0(中文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN4221 STM32 自举程序中使用的 I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN4861 STM32 MCU上的LCD-TFT显示控制器(LTDC) 1.0(中文) 查看详情 ST(意法半导体)_AN4839 第一级缓存在STM32F7系列和STM32H7系列中的应用(英文) 查看详情 ST(意法半导体)_AN4838 管理 STM32 MCU 中的内存保护单元 1.0(中文) 查看详情 ST(意法半导体)_AN5293迁移指南:从STM32F7系列迁移到STMH74x/75x,STM32H72x/73x和STMH7A3/7Bx设备 6.0(英文) 查看详情 ST(意法半导体)_AN4660 从 STM32F42xxx/STM32F43xxx 到 STM32F74xxx/STM32F75xxx的微控制器应用移植 3.0(中文) 查看详情 ST(意法半导体)_AN4936从STM32F7系列微控制器应用迁移到STM32H743/753线2.0(英文) 查看详情 ST(意法半导体)_AN2867振荡器设计指南适用于STM8AF/AL/S,STM32微控制器和微处理器16.0(英文) 查看详情 ST(意法半导体)_AN4760 四线SPI接口在STM32微控制器和微处理器中的应用 4.0(英文) 查看详情 ST(意法半导体)_AN5073 使用STM32F4/F7/H7系列接收S/PDIF音频流(英文) 查看详情 ST(意法半导体)_AN4286 SPI 自举程序中使用的I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN4850 STM32 微控制器的频移键控时钟生成原理、特性与实现 1.0(英文) 查看详情 ST(意法半导体)_AN4908 STM32 USART自动波特率检测 1.0(中文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN4230 使用 NIST 统计测试套件验证STM32 微控制器随机数生成 1.1(中文) 查看详情 ST(意法半导体)_AN2606 STM32单片机系统内存启动方式 3.0(中文) 查看详情 ST(意法半导体)_AN4676 STM32F7 系列的外设互连 6.0(中文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4879 USB硬件和PCB指南,使用STM32微控制器5.0(英文) 查看详情 ST(意法半导体)_AN4277 使用STM32F30x/31x PWM 刹车特性进行电机控制和数字电源转换功率因数校正 1.0(中文) 查看详情 ST(意法半导体)_AN4031 使用 STM32F2 和 STM32F4 DMA 控制器 3.0(中文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0253 STM32F7系列和STM32H7系列Cortex®-M7处理器编程手册5.0(英文) 查看详情

勘误手册
ST(意法半导体)_ES0334 STM32F76xxx和STM32F77xxx设备的修正案8.0(英文) 查看详情
