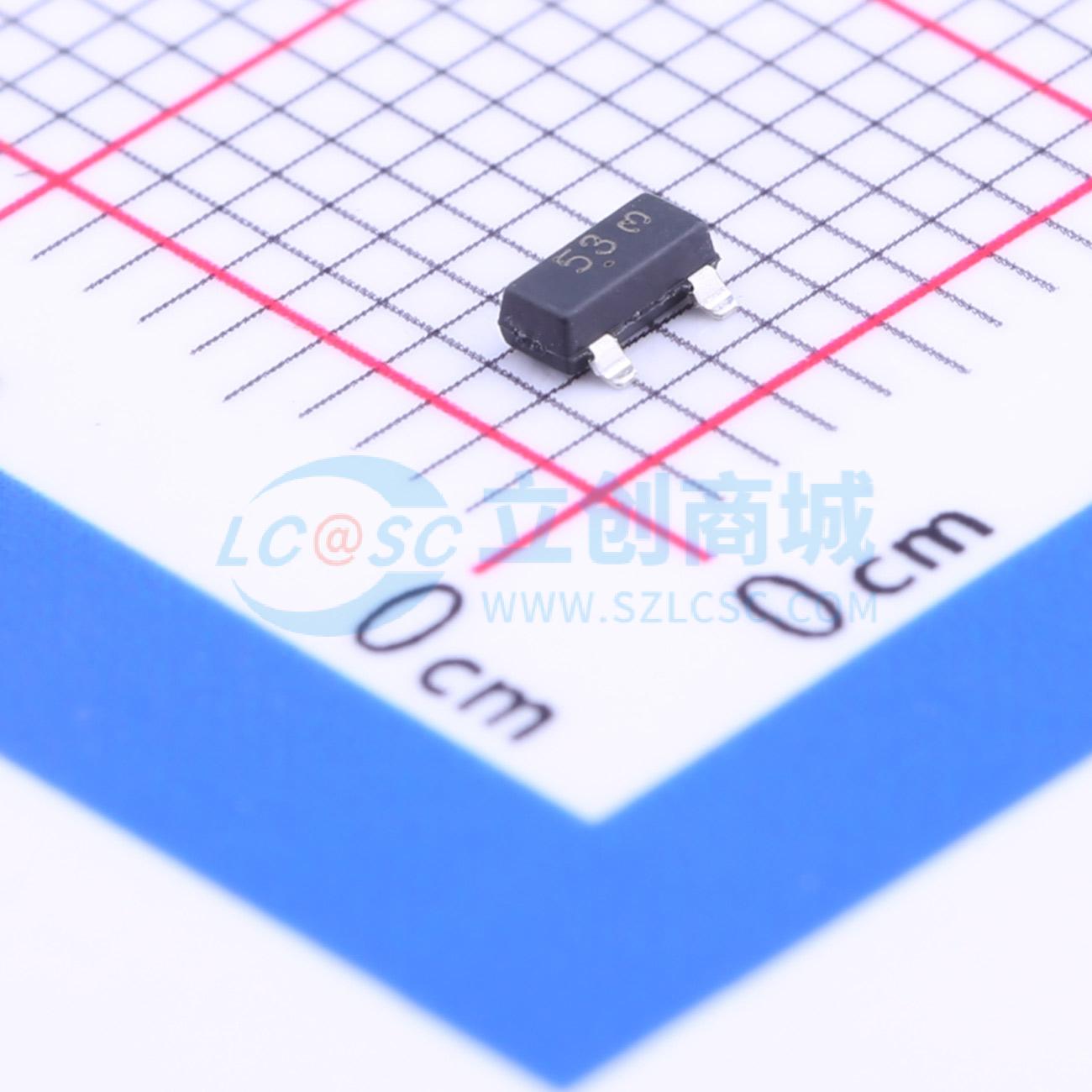

NUP1301ML3T1G
双向ESD 70V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8KV接触, 15KV空隙放电
- 品牌名称
- onsemi(安森美)
- 商品型号
- NUP1301ML3T1G
- 商品编号
- C88513
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 70V | |
| 击穿电压 | 70V | |
| 反向电流(Ir) | 2.5uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.9pF |
商品概述
NUP1301ML3T1G是一款微集成器件，旨在保护敏感元件免受可能有害的电气瞬变（如静电放电（ESD））影响。
商品特性
- 低电容（最大0.9 pF）
- 单封装集成设计
- 为JEDEC标准JESD22提供静电放电保护：机器模型 = C类，人体模型 = 3B类
- 符合IEC61000 - 4 - 2（4级）标准，接触放电8.0 kV，空气放电15 kV
- 确保数据线速度和完整性
- 减少元件数量和电路板空间
- 将瞬变导向正端或接地
- 适用于汽车及其他有独特场地和控制变更要求的应用，采用SZ前缀；符合AEC - Q101标准，可提供生产件批准程序（PPAP）文件
- 提供无铅封装
应用领域
- T1/E1次级IC保护
- T3/E3次级IC保护
- 高速数字用户线（HDSL）、综合数字用户线（IDSL）次级IC保护
- 视频线保护
- 微控制器输入保护
- 基站
- I²C总线保护
