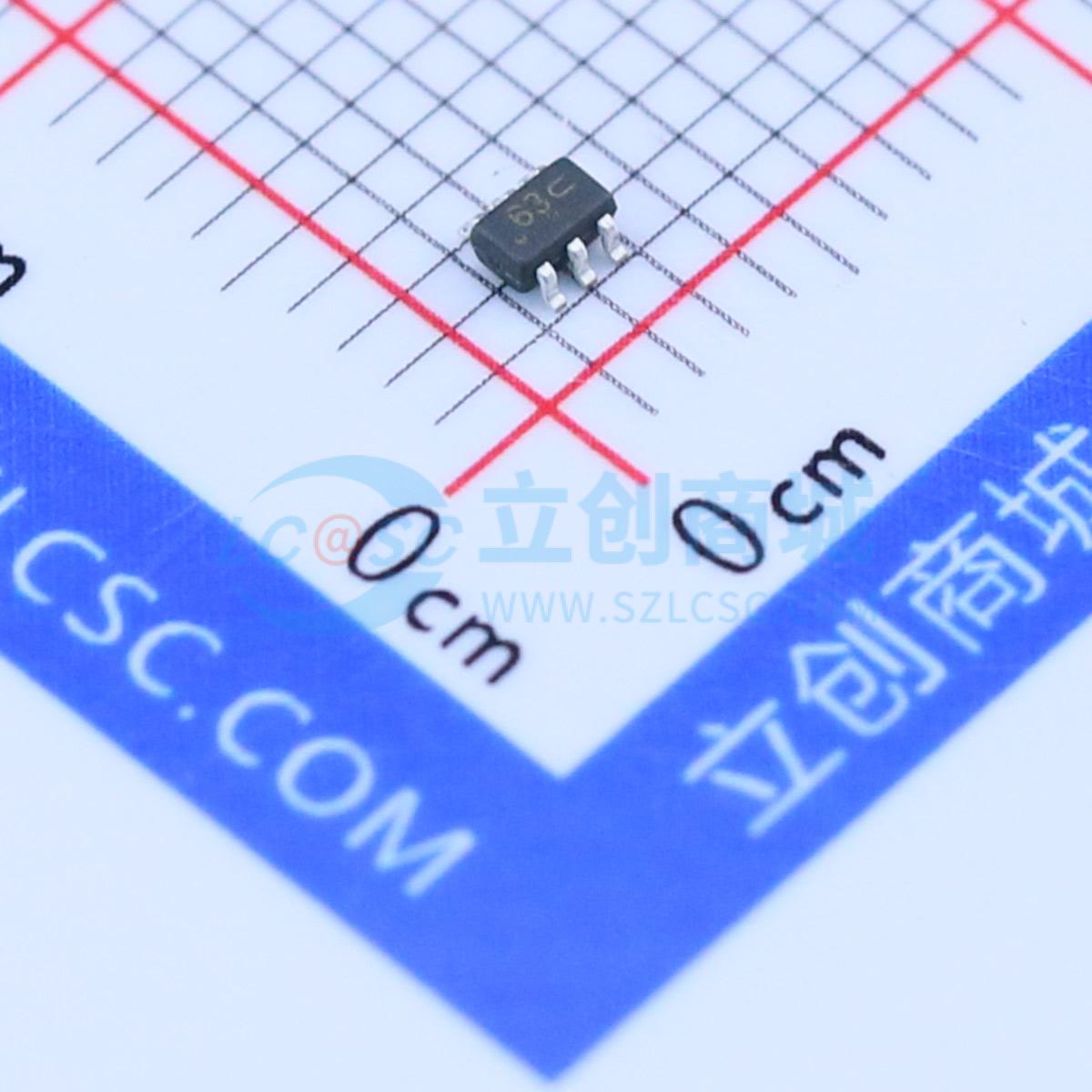

温馨提醒：图片仅供参考，商品以实物为准

NUP4202W1T2G

ESD 5V截止峰值浪涌电流：28A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NUP4202W1浪涌保护器件旨在保护高速数据线免受静电放电（ESD）、电气快速瞬变（EFT）和雷击的影响。全新的NUP4202W1是一款低电容浪涌保护二极管阵列，用于保护通信系统、计算机及计算机外设等敏感电子设备，使其免受静电放电事件或瞬态过压情况造成的损坏。由于其电容较低，可用于高速输入/输出（I/O）数据线。NUP4202W1采用集成设计，在单个封装（SC - 88）中集成了具有浪涌额定值的低电容导向二极管和浪涌保护二极管。若出现瞬态情况，导向二极管会将瞬态电流引导至电源的正轨或接地。浪涌保护器件可保护电源线免受电压过高的影响，避免损坏电源及任何下游组件。
品牌名称: onsemi(安森美)
商品型号: NUP4202W1T2G
商品编号: C89319
商品封装: SC-88
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

商品概述

NUP4202W1浪涌保护器件旨在保护高速数据线免受静电放电（ESD）、电气快速瞬变（EFT）和雷击的影响。全新的NUP4202W1是一款低电容浪涌保护二极管阵列，用于保护通信系统、计算机及计算机外设等敏感电子设备，使其免受静电放电事件或瞬态过压情况造成的损坏。由于其电容较低，可用于高速输入/输出（I/O）数据线。NUP4202W1采用集成设计，在单个封装（SC - 88）中集成了具有浪涌额定值的低电容导向二极管和浪涌保护二极管。若出现瞬态情况，导向二极管会将瞬态电流引导至电源的正轨或接地。浪涌保护器件可保护电源线免受电压过高的影响，避免损坏电源及任何下游组件。

商品特性

低钳位电压
关断电压：5 V
低泄漏电流
符合以下IEC标准保护：IEC 61000 - 4 - 2 4级静电放电保护
UL可燃性等级为94 V - 0
这是一款无铅器件

应用领域

高速通信线路保护
USB 1.1和2.0电源及数据线保护
数字视频接口（DVI）和高清多媒体接口（HDMI）
显示器和平板显示器
MP3
通信系统
计算机
计算机外设
高速I/O数据线

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交98单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	14.5V
	峰值脉冲电流(Ipp)	28A@8/20us
	峰值脉冲功率(Ppp)	500W
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	5uA
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	1.5pF；3pF
