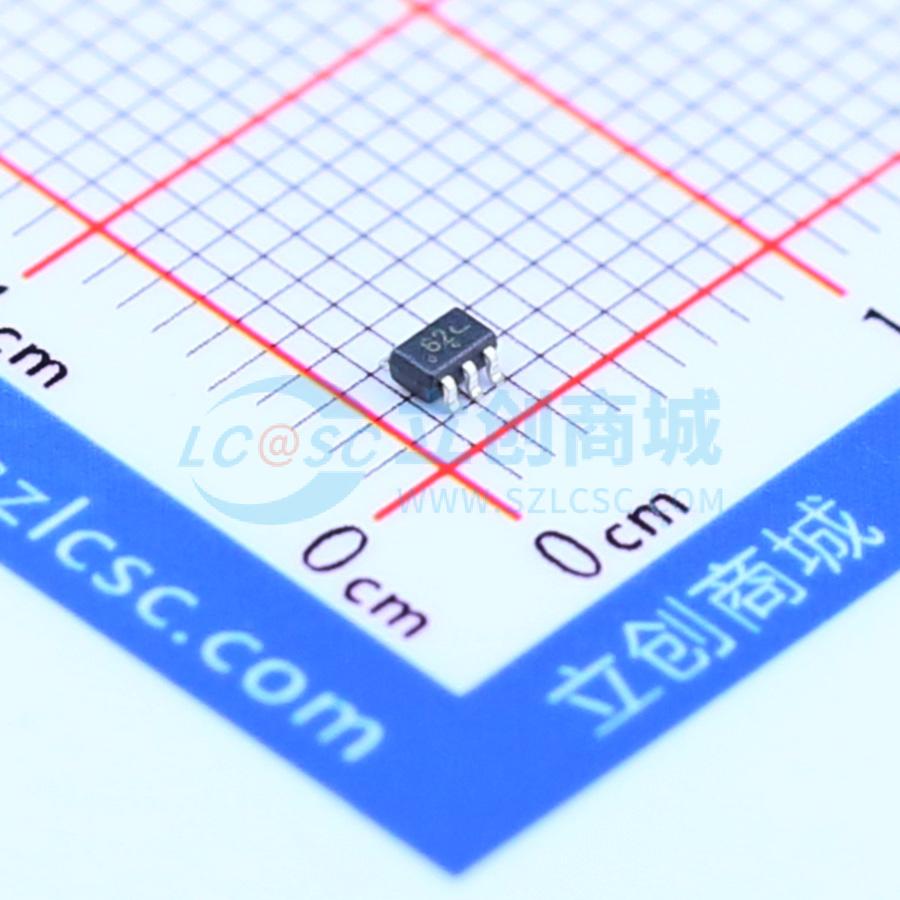

温馨提醒：图片仅供参考，商品以实物为准

NUP2202W1T2G

TVS 5V截止峰值浪涌电流：8A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VBR=6V，Vc=20V，Ipp=28A
品牌名称: onsemi(安森美)
商品型号: NUP2202W1T2G
商品编号: C89322
商品封装: SC-88
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

商品概述

NUP2202W1瞬态电压抑制器旨在保护高速数据线免受静电放电（ESD）、电气快速瞬变（EFT）和雷击的影响。NUP2202W1是一款低电容TVS二极管阵列，用于保护通信系统、计算机及计算机外设等敏感电子设备，防止其因ESD事件或瞬态过压情况而损坏。由于其电容较低，可用于高速I/O数据线。NUP2202W1采用集成设计，在单个封装（SC−88）中集成了具有浪涌额定值的低电容转向二极管和一个TVS二极管。若出现瞬态情况，转向二极管会将瞬态电流引导至电源的正轨或接地。TVS器件可保护电源线免受电压过高的影响，避免损坏电源及任何下游组件。

商品特性

低钳位电压
关断电压：5 V
低泄漏电流
符合以下IEC标准保护：IEC 61000−4−2 4级ESD保护
UL阻燃等级为94 V−0
这是一款无铅器件

应用领域

高速通信线路保护
USB 1.1和2.0电源及数据线保护
数字视频接口（DVI）和HDMI
显示器和平板显示器
MP3
通信系统
计算机
计算机外设

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	20V
	峰值脉冲电流(Ipp)	8A@8/20us
	峰值脉冲功率(Ppp)	500W
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	5uA
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	1.5pF；3pF；3pF；5pF
