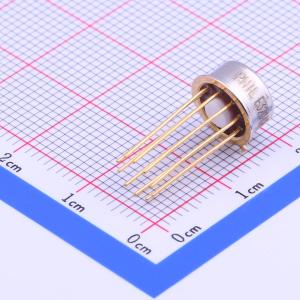

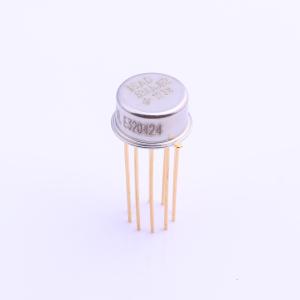

AD536AJHZ实物图
  • AD536AJHZ商品缩略图
  • AD536AJHZ商品缩略图
  • AD536AJHZ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD536AJHZ

集成电路真有效值转直流转换器

描述
真均方根直流转换器IC
品牌名称
ADI(亚德诺)
商品型号
AD536AJHZ
商品编号
C88558
商品封装
TO-100​
包装方式
袋装
商品毛重
1.047克(g)

商品参数

暂无内容图标

参数完善中

商品概述

AD536A是一款完整的单片集成电路,可实现真有效值到直流的转换。其性能可与价格高得多的混合式或模块化器件相媲美甚至更优。AD536A可直接计算包含交流和直流成分的任何复杂输入波形的真有效值。波峰因数补偿方案允许在波峰因数高达7时进行误差为1%的测量。该器件的宽带宽将测量能力扩展至300 kHz,对于大于100 mV的信号电平,误差小于3 dB。

AD536A有一个重要特性,是以往有效值转换器所没有的,即辅助dB输出引脚。有效值输出信号的对数被引出到一个单独的引脚,以实现dB转换,有效动态范围为60 dB。利用外部提供的参考电流,可方便地将0 dB电平设置为对应于0.1 V至2 V有效值的任何输入电平。

AD536A经过激光微调,以最小化输入和输出失调电压,优化正负波形对称性(直流反转误差),并在7 V有效值时提供满量程精度。因此,无需外部微调即可达到额定的器件精度。

输入和输出引脚均具有充分的保护功能。输入电路能够承受远超电源电平的过载电压。在输入连接到外部电路的情况下,电源电压丢失不会导致器件损坏。输出具有短路保护功能。

AD536A有两种精度等级(J和K)适用于商业温度范围[0℃至70℃]的应用,还有一种等级(S)适用于-55℃至+125℃的扩展温度范围。AD536AK的最大总误差为±2 mV ±读数的0.2%,而AD536AJ和AD536AS的最大误差为±5 mV ±读数的0.5%。这三种版本均提供密封14引脚DIP封装或10引脚TO - 100金属封装。AD536AS还提供20引脚无引脚密封陶瓷芯片载体封装。

AD536A可计算复杂交流(或交流加直流)输入信号的真均方根电平,并提供等效的直流输出电平。波形的真有效值比平均整流值更有用,因为它直接与信号的功率相关。统计信号的有效值也与其标准差相关。

要实现完全指定的精度测量,需要一个外部电容。该电容的值决定了低频交流精度、纹波幅度和建立时间。

AD536A采用双电源或单电源供电均可正常工作,总电源电平范围为5 V至36 V。静态电源电流为1 mA,该器件非常适合各种远程控制器和电池供电的仪器。

商品特性

  • 真有效值到直流转换
  • 激光微调至高精度 最大误差±0.2%(AD536AK) 最大误差±0.5%(AD536AJ)
  • 宽响应能力 计算交流和直流信号的有效值 带宽450 kHz:v_rms > 100 mV 带宽2 MHz:v_rms > 1 V 波峰因数为7时误差为7%
  • 60 dB范围的dB输出
  • 低功耗:静态电流1.2 mA
  • 单电源或双电源工作
  • 单片集成电路
  • -55℃至+125℃工作温度范围(AD536AS)
